система обнаружения оборудования осмотра бутылки AOI ЛЮБИМЦА 1.25L упаковывая

Особенности оборудования:

Обзор оборудования

Общее оборудование интегрирует механические механизмы, визуальное оптически программное обеспечение оборудования и системы обнаружения, сброс неполноценного продукта и приборы считать. Нормальная скорость обнаружения 150 частей в минуту. Вход и выход машины обнаружения можно интегрировать с приобъектной линией транспортера и могут быть независимо, который соответствуют детекторами утечки, balers и другое родственное оборудование может быть эксплуатируемым 7* 24 часа в сутки, которое значительно улучшает эффективность продукции.

Общая аппаратура обнаружения, с 10 наборами камер высоко-разрешения промышленных, может всесторонне обнаружить дефекты возникновения снаружи бутылки, рта и дна бутылки. После того как система собирает изображение образца, программное обеспечение обработки изображений и унифицированный образец сравнены и проанализированы для того чтобы определить ли продукт хорош или нет. Хорошие продукты и неполноценные продукты будут автоматически отвергнутое онлайн. После того как законченный - продукты обнаружены, считая функцию можно осуществить, и считая показатель точности 100%. Программное обеспечение раскроет стандарт сравнения образца, и персонал продукции на местоположении клиента может контролировать точность сравнения и выбирать стандарт точности самый соответствующий для их собственных условий продукции, таким образом контролирующ тариф дефекта.

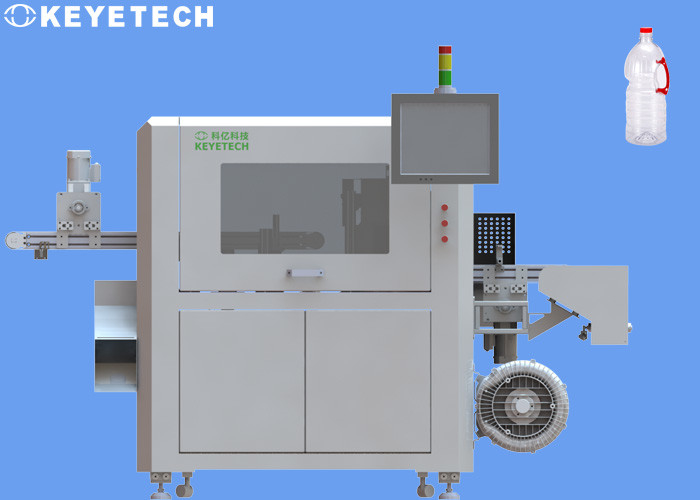

Общая структура оборудования показана в диаграмме ниже:

Это обнаруживая оборудование использует глубоко учить обнаружить возникновение бутылки. В настоящее время, наша компания не имеет лучшее решение для располагать ручки бутылки. Поэтому, зону окклюзии ручки и часть ручки и тела бутылки нельзя обнаружить. Ручка сама неполноценна. Присутсвие или отсутствие ручки можно обнаружить.

Процесс обнаружения следующим образом:

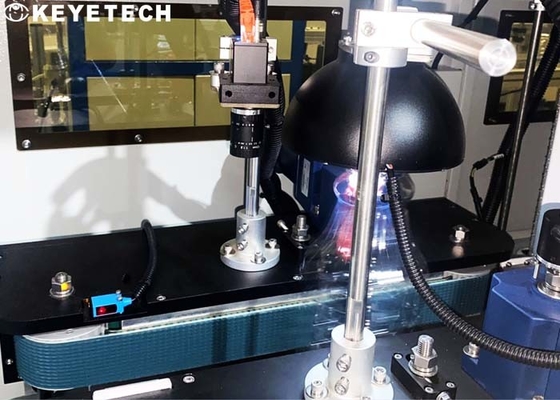

1. Обнаружение для бортовой поверхности тела бутылки. Принимая во внимание характеристики тела бутылки и высота тела бутылки за рядом угла наблюдения одно-камеры, план конструирован для установки камер на верхнее и нижние части, каждое используя 4 набора промышленных камер, итог 8 наборов промышленных камер, разделенных в 2 группы в составе оптически интегрируя модули полости, воображение не мешают друг с другом, ряд угла приема каждой камеры показаны в диаграмме выше.

2. Обнаружение для наружной нижней поверхности бутылки. Используйте зажимая механизм для того чтобы приостанавливать наружное дно бутылки, и устанавливайте 1 набор промышленных камер под, и используйте его с визуальным источником света для того чтобы собрать изображение наружного дна для обработки.

3. Обнаружение зоны рта бутылки. 1 установило промышленных камер установлено на верхнюю часть тела бутылки для использования с визуальным источником света собрать изображения внутренней стороны рта бутылки для обработки.

Обнаруживать содержание:

Проблема рта бутылки:

1. Недостаток рта бутылки ≥ 0.3mm клея дефект рта 2. бутылок, ≥ 0.3mm повреждения стука ≥ 0.3mm деформации рта 3. бутылок

Проблема тела бутылки:

1. Тело бутылки беловато: видимый под естественным светом

2. Тело бутылки очевидно поцарапанное (фиксированное положение) ≥2*2mm

3. Слепые пятна, примеси на body≥ 0.3mm бутылки

4. Тело бутылки sunken (прессформа обжатия, фиксированное положение) ≥2*2mm

5. Тело бутылки туманно и непрозрачно: видимый под естественным светом

Проблемы с появлением ручки:

1. Недостаток крепит на клею ≥ 0.3mm ручки

2. ≥ 0.3mm дефекта ручки

3. Снаружи под ручкой полно не дунуто

4. Внутренность под ручкой полно не дунута

5. Верхняя часть ручки полно не дунута

6. Дуть нечестный под ручкой
