Машина визуального контроля камеры CCD обработки изображений цифров для алюминиевой плиты

Машина визуального контроля камеры CCD обработки изображений цифров для алюминиевой плиты

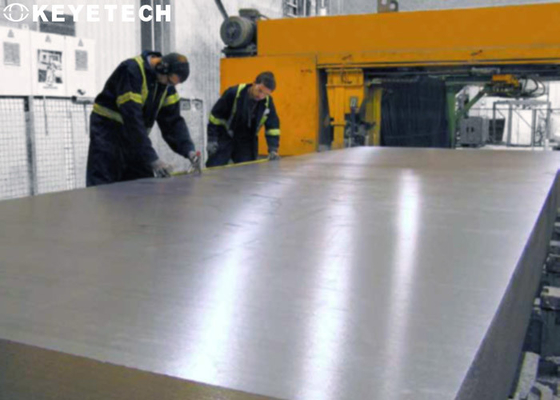

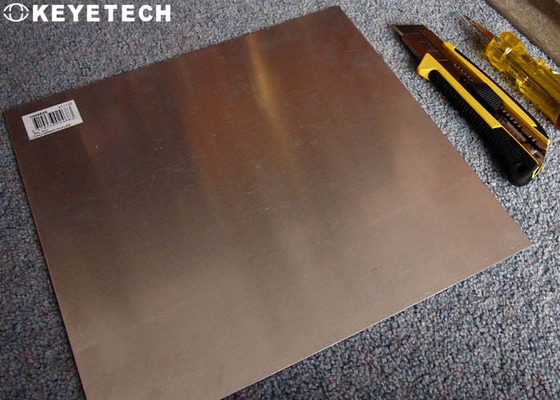

С быстрым развитием алюминиевого технологического прочесса, высокие повышенно-ценные анодируя материалы, доска CTP основания, алюминиевые для вершин поп консервных банок, и автомобильных листов были главными продуктами различных алюминиевых заводов по обработке листа и прокладки. Однако, метод контроля который полагается на человеческом глазе для качества поверхности длиной неспособен отвечать потребностямы новых форм контроля в реальном времени, онлайн раннего предупреждения, анализа дефекта, и законченной классификации продукта для высокоскоростной продукции. К этому концу, систему компьютерного зрения необходимо ввести для контроля в реальном времени и точного качества поверхности для обеспечения качественной возможности осмотра высокоточных алюминиевых прокладок. Алюминиевая (плита, прокладка, фольга) система обнаружения дефекта поверхности разделена в 2 части: структура оборудования и программная система.

Методы контроля

Сигнал CCD переданный одновременно кодировщиком сперва предварительно обрабатыван акселератором дальше для того чтобы увеличить сигнал, и после этого непрерывно сформировать изображение. Препроцессирование включает: используя анализ фурье, denoising сигнал, регулирующ яркость и контраст изображения, фильтровать края точить и приглаживая. Регулировка интенсивности и контраста увеличивает характеристическое значение изображения и легка для того чтобы определить. Край точить сделает границу изображения ясной от нерезкости, и легко определить размер и форму дефекта. Приглаживая фильтр принимает медианный метод фильтра, который может хорошо подавить ИМП ульс взаимодействия и похожий на пункт шум, и в то же время может лучше сохранить данные по края.

После того как анализ серой шкалы будет завершен, сигнал будет вручен сверх к автоматической системе опознавания. Автоматическая система опознавания оборудована с рядом предполагаемых характеристических значений для каждого типа дефекта hexidine основанного на общих дефектах на поверхности алюминиевого листа. Во время осмотра, система опознавания сравнивает как хорошо особенности сигнала соответствуют определенным типам дефекта и, как только подтверженный, вызывает дисплей. Если дефекты найдены, то одновременную маркировку можно выполнить, и качество поверхности всего крена алюминиевого листа можно рассортировать для того чтобы получить полные данные качества поверхности всего крена алюминиевого листа.

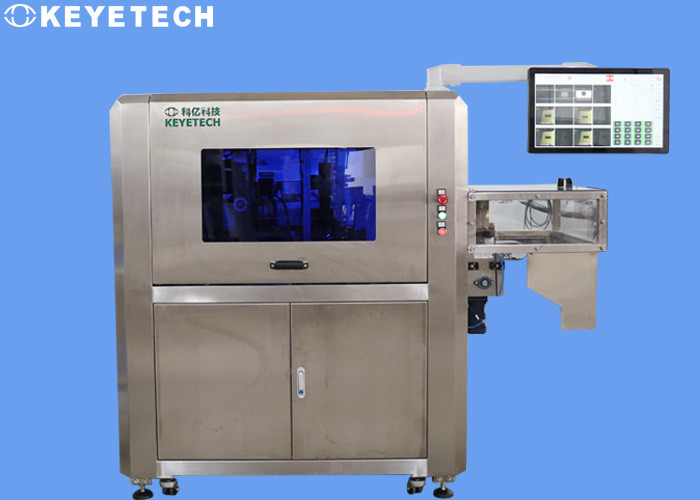

Обзор оборудования

- Онлайн высокоскоростное обнаружение, улучшает эффективность обнаружения и точность, уменьшает человеческую цену.

- конструировано идентификацию промышленной камеры Высоко-пиксела точное, число камер, точные 0.1mm, скорость можно подгонять согласно требованиям к обнаружения.

- Совместимый со множественными спецификациями, стоимостями сбережений.

- Выполните онлайн обнаружение и исключите для неработающих дефектов вилки: слепые пятна, разница в цвета, примеси, зазоры, выпарки материала, перекрытия, пузыри, полости воздуха, деформация, толщина, размеры, etc.

Hardware&software

1)Структура оборудования включает обеспечивать источник света освещения высоко-интенсивности, камеру CCD, прием и систему обработки изображения, систему интерфейса данных, сервер системы, сервер данных и дисковый массив.

• источник света освещения Высоко-интенсивности важная часть всей поверхностной системы контроля. Интенсивность источника света разрешает затруднение приема сигнала для камеры CCD причиненной жесткой окружающей средой и диффузного излучения причиненной шероховатостью поверхности алюминиевой плиты. Источник света галоида с сильной прозорливой силой должен быть использован на горячем прокатном стане, и источник света СИД с равномерно разбросанным светом должен быть использован на доводочном станке.
• Камера принимает линию камеру CCD dalsa Канады высокоскоростную развертки. Камера использует линию технологию сканирования непрерывно для того чтобы просматривать поверхность алюминиевой прокладки, и может завершить отслеживать сигнала до 20 000 линий в секунду.

2)Программная система составлена серии программного обеспечения с сильными функциями изображения под рамками окон. Она включает модуль контроля работы энергетической системы, модуль приема порока качества, модуль изображения качественный вторичный обрабатывая, модуль дисплея в реальном времени системы, отчет и сортируя модуль.

обслуживание После-продажи

Компания имеет полную команду технического обслуживания и быстрый механизм реагирования, и имеет специалистов по специализированного обслуживания для каждого клиента, который может получить технические отчеты о консультации и недостатка от клиентов в любое время. И обеспечить быстрый ответ к аварийным ситуациям клиента, для обеспечения что клиенты получают удовлетворительное обслуживание. Во время эпидемического или должный к особенным причинам, когда инженеры после-продаж неспособны достигнуть место, пункт обслуживания может удаленно отрегулировать оборудование клиента для диагностики и технической консультации.

После того как оборудование приезжает на местоположение клиента, инженер после-продаж приезжает во время унести установку оборудования, поручать, и тренировку деятельности. Качество продукции всей машины traceable, и качественный период гарантии 1 год от даты принятия. В случае не-человеческих недостатков во время периода гарантии, инженеры после-продаж быстро приедут на место или обеспечат удаленное обслуживание наведения бесплатно.
