CO. данным по & технологии Аньхоя Keye, Ltd.

|
| Место происхождения: | Китай |
| Фирменное наименование: | KEYE |
| Сертификация: | NO |
| Номер модели: | KVIS-B |
| Количество мин заказа: | 1 НАБОР |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | свободная от Окуривани древесина |
| Время доставки: | 4 до 6 недели |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 1 установило в 4 недели |

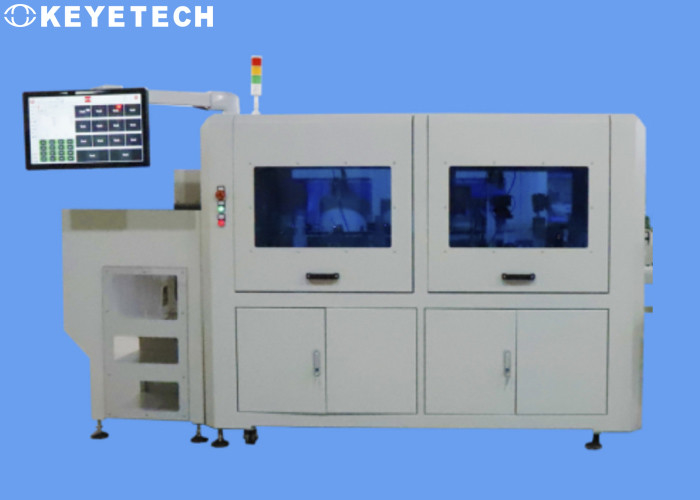

| Имя: | система контроля бутылки ision для пакета ликеров | ВЕС: | 500kg |
|---|---|---|---|
| Место происхождения: | Китай | Гарантия: | 1 год |
| Экран касания: | Экран касания HD промышленный | Особенности: | легкий работайте |
| Функция: | Качественный осмотр | применитесь: | Стеклянная бутылка/контейнеры |
| Воздушное давление: | 0.5~0.8MPA | Оплата: | T/T, L/C, кредитная карточка PayPal, etc. |
| Высокий свет: | система контроля бутылки 220V,Система контроля 160pcs/min бутылки,Системы зрения рябиновки упаковывая |
||
Принцип обнаружения
Система стабильно и упорядоченно транспортирует бутылки на заранее определенную станцию, а затем передает захваченное изображение образца в программное обеспечение для обработки изображений через промышленную камеру с высоким разрешением, сравнивает со стандартизированным образцом и различает дефектный продукт и хороший продукт. , и управляет соответствующими пневматическими компонентами, чтобы отбраковывать дефектные продукты и собирать качественные продукты.
Программное обеспечение устанавливает стандарт сравнения для образцов, операторы могут контролировать точность сравнения и выбирать стандарт точности, который лучше всего подходит им, тем самым контролируя процент брака и значительно снижая затраты.
ОбнаружениеДетали
В нашем плане проектирования используется 11 комплектов промышленных камер с высоким разрешением и высокопроизводительные стробоскопические источники света для комплексного обнаружения дефектов горловины, дна и корпуса бутылки.Весь комплект оборудования обнаружения включает в себя механические части, визуальную электронную аппаратуру и системы обнаружения.Программное обеспечение, вход и выход машины обнаружения могут быть интегрированы с конвейерной линией,вобнаружениескорость 9600шт/час, оборудование может работать 7*24 часа, а неподходящие продукты могут быть автоматически отклонены.
| Рабочие параметры системы | |||
| Габаритные размеры | 2,3×0,85×1,8(м) | Мощность и частота | 220В 20А 50Гц |
| Суммарная мощность | 3,5 кВт | Давление воздуха | 0,5~0,8 МПа Очистка и безмасляный |
| Рабочая температура | -20℃ ~ 60℃ | Рабочая влажность | Относительная влажность ниже 50% |
Схема распределения структуры камеры выглядит следующим образом:
Примечание:
-Внешняя сторона обнаружения тела бутылки.Учитывая характеристики корпуса бутылки и высоту корпуса бутылки за пределами диапазона углов обзора одной камеры, планируется добавить камеры в верхнюю и нижнюю части, в каждой из которых используется 4 комплекта промышленных камер, всего 8 комплектов. промышленных камер, которые разделены на две группы оптических интегрирующих резонаторных модулей, и изображения не мешают друг другу.Диапазон угла обзора каждой камеры показан на рисунке выше.
-- Внешняя нижняя поверхность обнаружения бутылки.Дно корпуса бутылки подвешивается с помощью зажимного механизма, а под ним устанавливается 1 комплект промышленных камер, который используется вместе с источником визуального света для сбора изображений внешнего дна для обработки.
-Обнаружение области рта бутылки.Добавьте 1 комплект промышленных камер над корпусом бутылки, чтобы использовать с источником визуального света для сбора изображений внутренней стороны горлышка бутылки для обработки.
-Нижняя область обнаружения бутылки.Добавьте набор промышленных камер на верхнюю часть бутылки и используйте источник визуального света для сбора изображений нижней части бутылки для обработки.
Стандарты обнаружения следующие:
| Модель | Номер камеры | Диапазон обнаружения | Содержание обнаружения | Точность обнаружения | Точность обнаружения | Скорость обнаружения |
| КВИС-С-SC11 | 1 комплект | Горлышко бутылки | Черные пятна, пятна, нахлесты, заусенцы, отсутствие материала и т.д. | ≥0,5 мм | Квалифицированный продукт 99,5% | 160 шт/мин |
| Ложное обнаружение менее 0,5% | ||||||
| 1 комплект | Нижняя часть бутылки | Черные пятна, пятна, посторонние материалы и т. д. | ≥0,5 мм | Квалифицированный продукт 99,5% | ||
| Ложное обнаружение менее 0,5% | ||||||
| 4 комплекта | Верхняя часть бутылки | Черные пятна, пятна, пропажи и т. д. | ≥0,5 мм | Квалифицированный продукт 99,5% | ||
| Ложное обнаружение менее 0,5% | ||||||
| 4 компл. | Нижняя часть бутылки | Черные точки, пятна и т.д. | ≥0,5 мм | Квалифицированный продукт 99,5% | ||
| Ложное обнаружение менее 0,5% | ||||||
| 1 комплект | Внешнее дно бутылки | Черные точки, пятна | ≥0,5 мм | Квалифицированный продукт 99,5% | ||
| Отверстие | ≥1 мм | Квалифицированный продукт 99,5% |
Функция подсчета может быть выполнена после обнаружения готового продукта, а точность подсчета составляет 100%.
Детекторное оборудование требует регулярной профилактической очистки (чистка камеры и т. д.) в процессе эксплуатации, само оборудование не создает источников вторичного загрязнения (таких как мусор, мелкодисперсная пена и т. д.).
Сведения о конфигурации продукта
1. Механическая часть
| Имя | Количество | Ед. изм |
| Механизм | Несколько | шт |
| Несущий | Несколько | шт |
| Мотор | 4 | шт |
| Пояс | 4 | шт |
| Детали трансмиссии | 1 | установлен |
| Детали из листового металла | 1 | установлен |
| Рокер | 1 | установлен |
| Оргстекло | 1 | установлен |
2. Электронная составная часть:
| Имя | Вопросколичество | Ед. изм |
| 1,3-мегапиксельная камера | 11 | шт |
| объектив | 11 | шт |
| Источник стробоскопической вспышки | 3 | шт |
| Лазерный излучатель | 2 | пара |
| Высокоскоростной электромагнитный эжектор | 2 | шт |
| Промышленная мощность | 3 | шт |
| Плата триггера цепи | 1 | шт |
| Преобразователь частоты | 5 | шт |
| Промышленный компьютер | 1 | шт |
| Сенсорный экран высокой четкости | 1 | шт |
| Пневматические компоненты | 1 | установлен |
| Предупреждающий свет | 1 | шт |
| Клемма/реле | 1 | установлен |
| Сильные и слабые провода | Несколько | шт |
