Место происхождения: | Китай |
Фирменное наименование: | KEYE |
Сертификация: | NO |
Номер модели: | KVIS-B |
Количество мин заказа: | 1 НАБОР |
---|---|
Цена: | Negotiable |
Упаковывая детали: | свободная от Окуривани древесина |
Время доставки: | 4 до 6 недели |
Условия оплаты: | L/C, T/T |
Поставка способности: | 1 установило в 4 недели |
Место происхождения: | CN | Model.No: | KVIS-B |
---|---|---|---|
ВЕС: | 500kg | Применимый: | Машина систем контроля бутылки стекла AOI |
Обслуживания после продажи: | На-линия обслуживание | Комната шоу: | Никакой |
Отчет по испытанию: | Обеспечьте | Напряжение тока: | Приспособьтесь к национальным стандартам |
OEM: | Да | moq: | 1 набор |
Высокий свет: | Системы контроля стеклянной бутылки уксуса,Системы контроля стеклянной бутылки сидра,машина осмотра бутылки OEM |
Яблочный уксус является регулярным ежедневным напитком в современных семьях, а его уникальный и освежающий вкус любим публикой.В настоящее время на этом рынке конкурируют многие бренды, поэтому, если вы хотите воспользоваться возможностью на этом рынке, упаковка — это первый шаг для общественности.Что касается упаковки, обнаружение упаковки также чрезвычайно важно.Небольшие дефекты могут повлиять на продукт и упустить потребителей на рынке.Keye Tech использует передовые технологии в области обнаружения упаковки, которые могут обнаруживать черные точки, пятна, пузыри, различия в цвете, загрязнения и другие дефекты на корпусе бутылки.Оборудование также может обнаруживать колу, разлитую в бутылки, например, этикетки, номера производственных партий, дату производства и т. д. Конкретные требования к обнаружению могут быть скорректированы в соответствии с конкретными потребностями предприятия.
Принцип обнаружения

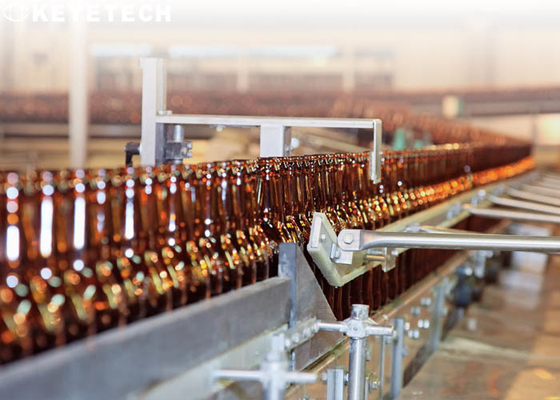

Система стабильно и упорядоченно транспортирует бутылки на заранее определенную станцию, а затем передает захваченное изображение образца в программное обеспечение для обработки изображений через промышленную камеру с высоким разрешением, сравнивает со стандартизированным образцом и различает дефектный продукт и хороший продукт. , и управляет соответствующими пневматическими компонентами, чтобы отбраковывать дефектные продукты и собирать качественные продукты.
Программное обеспечение устанавливает стандарт сравнения для образцов, операторы могут контролировать точность сравнения и выбирать стандарт точности, который лучше всего подходит им, тем самым контролируя процент брака.

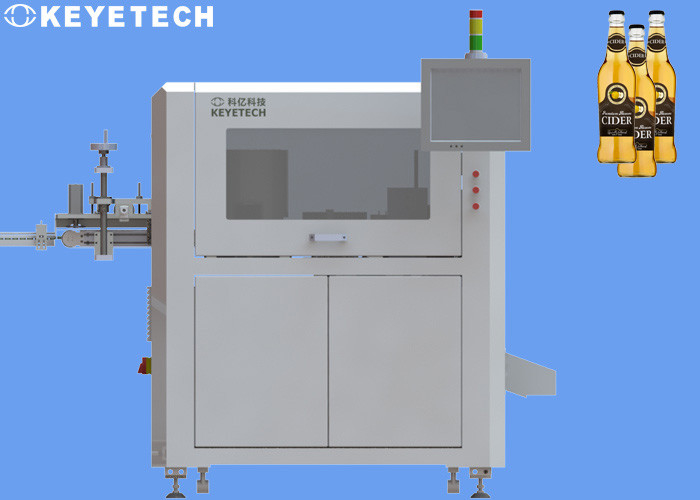

В нашем плане проектирования используется 11 комплектов промышленных камер с высоким разрешением и высокопроизводительные стробоскопические источники света для комплексного обнаружения дефектов горловины, дна и корпуса бутылки.Весь комплект оборудования обнаружения включает в себя механические части, визуальную электронную аппаратуру и системы обнаружения.Программное обеспечение, вход и выход машины обнаружения могут быть интегрированы с конвейерной линией,вобнаружениескорость 9600 шт/час, оборудование может работать 7*24 часа, а неподходящие продукты могут быть автоматически отклонены.
Стандарты обнаружения следующие:
Модель | Номер камеры | Диапазон обнаружения | Содержание обнаружения | Точность обнаружения | Точность обнаружения | Скорость обнаружения |
КВИС-С-SC11 | 1 комплект | Горлышко бутылки | Черные пятна, пятна, нахлесты, заусенцы, отсутствие материала и т.д. | ≥0,5 мм | Квалифицированный продукт 99,5% | 160 шт/мин |
Ложное обнаружение менее 0,5% | ||||||
1 комплект | Нижняя часть бутылки | Черные пятна, пятна, посторонние материалы и т. д. | ≥0,5 мм | Квалифицированный продукт 99,5% | ||
Ложное обнаружение менее 0,5% | ||||||
4 комплекта | Верхняя часть бутылки | Черные пятна, пятна, пропажи и т. д. | ≥0,5 мм | Квалифицированный продукт 99,5% | ||
Ложное обнаружение менее 0,5% | ||||||
4 компл. | Нижняя часть бутылки | Черные точки, пятна и т.д. | ≥0,5 мм | Квалифицированный продукт 99,5% | ||
Ложное обнаружение менее 0,5% | ||||||
1 комплект | Внешнее дно бутылки | Черные точки, пятна | ≥0,5 мм | Квалифицированный продукт 99,5% | ||
Отверстие | ≥1 мм | Квалифицированный продукт 99,5% |
Функция подсчета может быть выполнена после обнаружения готового продукта, а точность подсчета составляет 100%.
Детекторное оборудование требует регулярной профилактической очистки (чистка камеры и т. д.) в процессе эксплуатации, само оборудование не создает источников вторичного загрязнения (таких как мусор, мелкодисперсная пена и т. д.).
Примеры шаблонов обнаружения образцов
Показанные ниже паттерны — это снимки в реальном времени в существующей системе обнаружения Keye.Подробности следующие:
Зазубрины или деформированные зубья винтов на горлышке бутылки
Функция программного обеспечения обнаружения:
-Открыть и закрыть функцию обнаружения системы
-Настройка параметров индекса обнаружения и точности.
- Отбор проб и хранение шаблонов, сохранение и отзыв информации об обнаружении образцов.
-Функция калибровки изображения камеры
- Система отображает информацию о производстве в режиме реального времени (коэффициент квалификации, общий объем производства, скорость и т. д.), просмотр исторической информации о производстве, функции экспорта и сохранения.
-Управление разрешениями на основе учетной записи входа (например, пользователи с общими операциями отключают разрешения на настройку параметров)
-Эксплуатация и настройка механической части системы
(Например, откройте передающее устройство, отрегулируйте время продувки воздушного клапана и отрегулируйте сигнал тревоги)
Рабочие параметры системы | |||
Габаритные размеры | 2,3×0,85×1,8(м) | Мощность и частота | 220В 20А 50Гц |
Суммарная мощность | 3,5 кВт | Давление воздуха | 0,5~0,8 МПа Очистка и безмасляный |
Рабочая температура | -20℃ ~ 60℃ | Рабочая влажность | Относительная влажность ниже 50% |
Сведения о конфигурации продукта
1. Механическая часть
Имя | Количество | Ед. изм |
Механизм | Несколько | шт |
Несущий | Несколько | шт |
Мотор | 4 | шт |
Пояс | 4 | шт |
Детали трансмиссии | 1 | установлен |
Детали из листового металла | 1 | установлен |
Рокер | 1 | установлен |
Оргстекло | 1 | установлен |
2. Электронная составная часть:
Имя | Вопросколичество | Ед. изм |
1,3-мегапиксельная камера | 11 | шт |
объектив | 11 | шт |
Источник стробоскопической вспышки | 3 | шт |
Лазерный излучатель | 2 | пара |
Высокоскоростной электромагнитный эжектор | 2 | шт |
Промышленная мощность | 3 | шт |
Плата триггера цепи | 1 | шт |
Преобразователь частоты | 5 | шт |
Промышленный компьютер | 1 | шт |
Сенсорный экран высокой четкости | 1 | шт |
Пневматические компоненты | 1 | установлен |
Предупреждающий свет | 1 | шт |
Клемма/реле | 1 | установлен |
Сильные и слабые провода | Несколько | шт |
