Место происхождения: | Китай |
Фирменное наименование: | KEYE |
Сертификация: | NO |
Номер модели: | KVIS-B |
Количество мин заказа: | 1 НАБОР |
---|---|
Цена: | Negotiable |
Упаковывая детали: | свободная от Окуривани древесина |
Время доставки: | 4 до 6 недели |
Условия оплаты: | L/C, T/T |
Поставка способности: | 1 установило в 4 недели |
Деталь: | Оборудование проверки качества бутылки красного вина 3D | Место происхождения: | CN |
---|---|---|---|
Условие: | Новый | Материал: | SS 304 |
Применимый: | Стеклянная бутылка | Промышленные применения: | Качественный осмотр |
Преимущества оборудования: | Трехмерный | Комната шоу: | НЕТ |
OEM: | Да | После-продажа: | Удаленное обслуживание |
Высокий свет: | Оборудование проверки качества GMP,оборудование проверки качества 3.5kw,Оборудование осмотра бутылки вина 3d |
В индустрии напитка, как лидирующий продукт потребления, красное вино испаряющая жидкость, поэтому мы должны обратить больше внимания свои упаковывая безопасность и упаковывая осмотр для создания хорошей окружающей среды потребления для потребителей, так, что потребители смогут отдохнуть уверенное при покупке и выпивающ, пока улучшающ осведомленность и осведомленность о торговой марке компании культурные. По мере того как последняя часть внешней обработки еды, упаковки еды имеет характеристику что ее нельзя съесть по желанию. Упаковка еды гарантия продовольственной безопасности, поэтому упаковывая процесс большинств важная часть пищевой промышленности, и квалификация упаковки ключ к успеху упаковки.

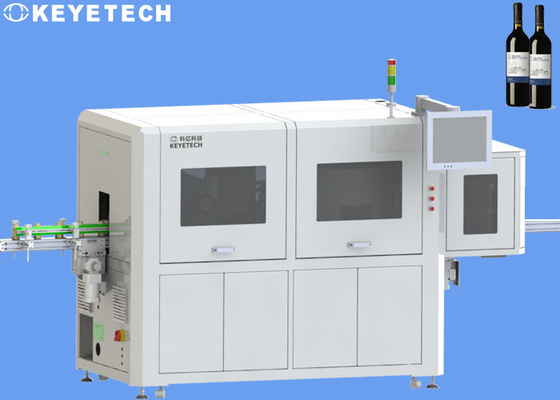

Обзор системы
Система транспортирует образцы бутылки красного вина к предопределенной станции в стабилизированном и аккуратном образе, и после этого передает захваченное изображение образца высокопроизводительному GPU обрабатывая программное обеспечение через камеру высоко-пиксела промышленную, сравнивает с унифицированным образцом и различает неполноценный продукт и хороший продукт, и контролирует соответствуя пневматические компоненты для того чтобы отвергнуть неполноценные продукты.
Программное обеспечение устанавливает стандарт сравнения для образцов, и автоматически показателя характеристики исторических образцов теста, операторы могут контролировать точность сравнения и выбирать стандарт точности который наиболее хорошо одевает, таким образом контролируя тариф дефекта.
Проведение обнаружения следующим образом:
- Обнаружение дна вне бутылки (1 набора камеры): обнаружьте ли отверстия, слепые пятна, пятна, и другие дефекты.
- Обнаружение дна внутренности бутылки (1 набора камеры): обнаружьте ли слепые пятна, пятна, чужие объекты и другие дефекты.
- Обнаружение рта бутылки (1 набор камеры): обнаружьте ли деформация, недостаток материала, перекрытие, заусенцы, слепые пятна, пятна, и другие дефекты, для обеспечения что рот бутылки неповрежден.
- Обнаружение тела бутылки (8 наборов камеры): проверите все возникновения для дефектов как слепые пятна, пятна, примеси и повреждение, отверстия, и серьезная неровная толщина.
- Скорость обнаружения: 200-220 ПК/минута
- Точность обнаружения: 0.2mm
- Точность: 99%
- Ряд обнаружения: Вся бутылка, включая внутренние и наружные дн, и зона рта бутылки.
Этот план описан от следующих аспектов: механическая часть, часть оборудования, и часть программного обеспечения. Общая деятельность системы следующим образом:
Состав системы
--Механическая часть
Импорт и экспорт конвейерной ленты этого оборудования можно соединиться с линией транспортера клиента приобъектной. Часть передачи компонент ядра системы, которая носит все приборы передачи и электронное оборудование (промышленные камеры, источники света, промышленные компьютеры, экраны касания, электрический шкаф, etc.). Часть передачи принимает предварительную технологию разъединения и технологию адсорбцией вакуума для обеспечения что электронная система захватывает изображения быстро и точно. После того как обнаружение сверх, оборудование добавляет функцию считать продукты обнаружения.
--Часть оборудования
Эта система обнаружения использует 11 камеру высоко-пиксела промышленную и поддерживая промышленные объективы, с 3 наборами источников света высоко-яркости стробоскопическых, которые могут поистине достигнуть обнаружения 360 градусов тела бутылки.
Общее управление логики системы осуществлено микрокомпьютером одно-обломока, и специфические функции включают:
- Вызовите камеру для того чтобы сфотографировать
- Строб источника света пуска
- Дуновение выталкивателя соленоида пуска для того чтобы исключить отход
контроль над скорость пояса
- Аварийная регуляция в случае материальных варениь в системе
- Вызовите сигнал предупредительного светового сигнала
--Часть программного обеспечения
Программное обеспечение общая платформа контроля оборудования, и специфические функции следующим образом:
- Раскройте и закройте функцию обнаружения системы
- Регулировка параметров и точности индекса обнаружения.
- Забор и хранение шаблона, спасение данным по обнаружения образца и отозвание.
- Функция тарировки изображения камеры
- Система показывает данные по в реальном времени продукции (тариф квалификации, общий объем производства, скорость, etc.), исторические данные по продукции просматривая, экспорт и спасительные функции.
- Управление разрешения основанное на счете имени пользователя (как общие потребители деятельности выведите разрешения из строя регулировки параметра)
- Деятельность и регулировка механической части системы
(Как открытое прибор передачи, регулировка времени дуновения клапана воздуха, и регулировка сигнала тревоги)
- Дополнительные функции которые партии a нужно добавить
Параметры системы работая | |||
Размеры | 2.4×1.0×1.8 (m) | Сила и частота | 220V 20A 50HZ |
Полная сила | 3.5kw | Воздушное давление | 0.5~0.8MPa очищают и свободный от масл |
Работая температура | -20℃ | 60℃ | Работая влажность | Под относительной влажностью 50% |
Диаметр образца | 10mm-120mm | Высота образца | 20mm-200mm |
Детали конфигурации продукта
Механическая часть
Имя | Количество | Блок |
Мотор | 4 | ПК |
Соединение | 4 | ПК |
Гнездо подшипника | 8 | ПК |
Пояс | 4 | ПК |
Части передачи | 1 | установите |
Рамка | 1 | установите |
Коромысло | 1 | установите |
Насос водоворота | 1 | установите |
Примеры картин обнаружения образца
Картины показанные ниже все съемки в реальном времени в существующей системе обнаружения Keye. Детали следующим образом:
Защита упаковки для продуктов самая основная и самая принципиальная функция комплексного конструирования. Другие функции комплексного конструирования могут только продолжать быть конструированным на предпосылке что функция защиты осуществлена. Функция защиты значит защитить содержание от внешнего удара и предотвратить повреждение или ухудшение качества содержания причиненного светом, влагой, etc. структура и материалом упаковки сразу связана с защитной функцией упаковки.
Наши преимущества
