Машина системы контроля бутылки высокой эффективности 220pcs/min EPI для бутылок напитка

В процессе изменяя ЛЮБИМЦА от материала, который нужно разлить по бутылкам, очень критический процесс, а именно дуть бутылки. Машина бутылки дуя преобразовывает каждое таблетирует в различные формы упаковывая бутылок. Машина бутылки дуя управляет бутылкой для того чтобы таблетировать высокоскоростным вращением для того чтобы достигнуть прессформы. Во время отливая в форму процесса, качество рта бутылки особенно критическое. Если дефекты как повреждение, отрезки или даже деформация, то последующая завалка и покрывать приведут к плохому запечатыванию бутылки, которая не только причиняет много отход, но также причиняют внутреннюю жидкость ухудшить, поэтому особенно важно обнаружить дефекты рта бутылки.

Обзор системы

Система транспортирует образцы бутылки холодного чая упаковывая к предопределенной станции в стабилизированном и аккуратном образе, и после этого передает захваченное изображение образца программному обеспечению обработки изображений через камеру высоко-пиксела промышленную, сравнивает с унифицированным образцом и различает неполноценный продукт и хороший продукт, и извлекает неполноценные продукты через обжатый воздух. Ложный тариф обнаружения 0,03.

Программное обеспечение устанавливает стандарт сравнения для образцов, операторы могут контролировать точность сравнения и выбирать стандарт точности который наиболее хорошо одевает, таким образом контролируя тариф дефекта.

Проведение обнаружения следующим образом:

- Обнаружение дна вне бутылки (1 набора камеры): обнаружьте ли отверстия, слепые пятна, пятна, отсытствия ярлыка метки и другие дефекты.

- Обнаружение дна внутренности бутылки (1 набора камеры): обнаружьте ли слепые пятна, пятна, чужие объекты и другие дефекты.

- Обнаружение рта бутылки (1 набор камеры): обнаружьте ли деформация, недостаток материала, перекрытие, заусенцы, слепые пятна, пятна, и другие дефекты, для обеспечения что рот бутылки неповрежден.

- Обнаружение тела бутылки (8 наборов камеры): проверите все возникновения для дефектов как слепые пятна, пятна, примеси и повреждение, отверстия, и серьезная неровная толщина. Включая ли упаковка бутылки неповрежденные, отсутствующие ярлыки, отсутствующие ярлыки, завивая, пятна.

- Скорость обнаружения: 200-220pcs/min

- Точность обнаружения: 0.2mm

- Точность: 99%

- Ряд обнаружения: Вся бутылка, включая внутренние и наружные дн, и рот бутылки.

Состав системы

1. Механическая часть

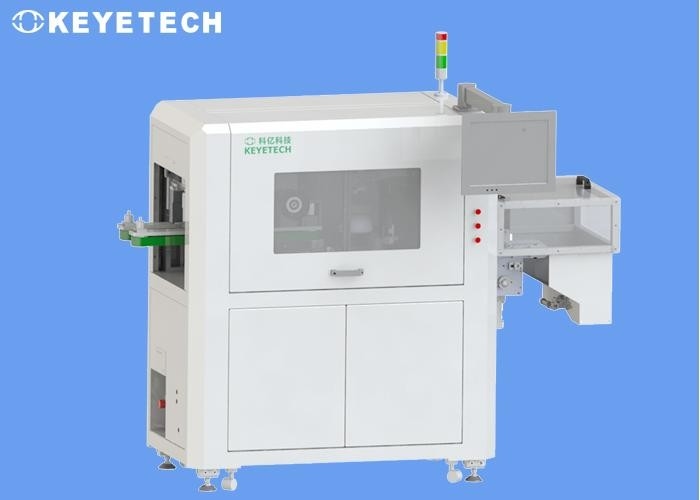

Клиент должен сообщить высоту и размер приобъектного оборудования заранее для того чтобы облегчить стыковку входа и выхода конвейерной ленты оборудования с линией транспортера клиента приобъектной. Часть передачи компонент ядра системы, которая носит все приборы передачи и электронное оборудование (промышленные камеры, источники света, промышленные компьютеры, экраны касания, электрический шкаф, etc.). Часть передачи принимает предварительную технологию разъединения и технологию адсорбцией вакуума для обеспечения что электронная система захватывает изображения быстро и точно. После того как обнаружение сверх, оборудование добавляет функцию считать продукты обнаружения. Считая точность 100%.

часть 2.Software

Программное обеспечение общая платформа контроля оборудования, и специфические функции следующим образом:

- Раскройте и закройте функцию обнаружения системы

- Регулировка параметров и точности индекса обнаружения.

- Забор и хранение шаблона, спасение данным по обнаружения образца и отозвание.

- Функция тарировки изображения камеры

- Система показывает данные по в реальном времени продукции (тариф квалификации, общий объем производства, скорость, etc.), исторические данные по продукции просматривая, экспорт и спасительные функции.

- Управление разрешения основанное на счете имени пользователя (как общие потребители деятельности выведите разрешения из строя регулировки параметра)

- Деятельность и регулировка механической части системы

(Как открытое прибор передачи, регулировка времени дуновения клапана воздуха, и регулировка сигнала тревоги)

- Дополнительные функции которые партии a нужно добавить

3. Часть оборудования

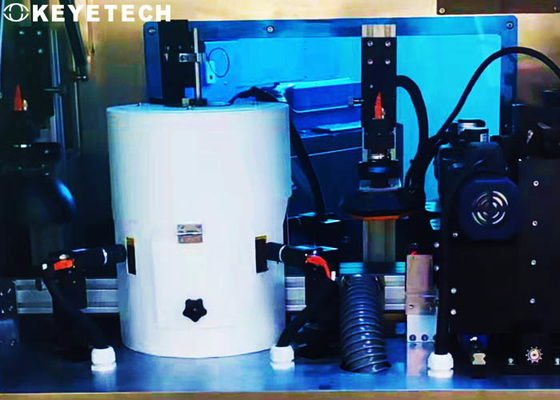

Эта система обнаружения использует 11 камеру высоко-пиксела промышленную и поддерживая промышленные объективы, с 3 наборами источников света высоко-яркости стробоскопическых, которые могут поистине достигнуть обнаружения 360 градусов тела бутылки.

Общее управление логики системы осуществлено микрокомпьютером одно-обломока, и специфические функции включают:

- Вызовите камеру для того чтобы сфотографировать

- Строб источника света пуска

- Дуновение выталкивателя соленоида пуска для того чтобы исключить отход

контроль над скорость пояса

- Аварийная регуляция в случае материальных варениь в системе

- Вызовите сигнал предупредительного светового сигнала

Подвергая механической обработке процесс
