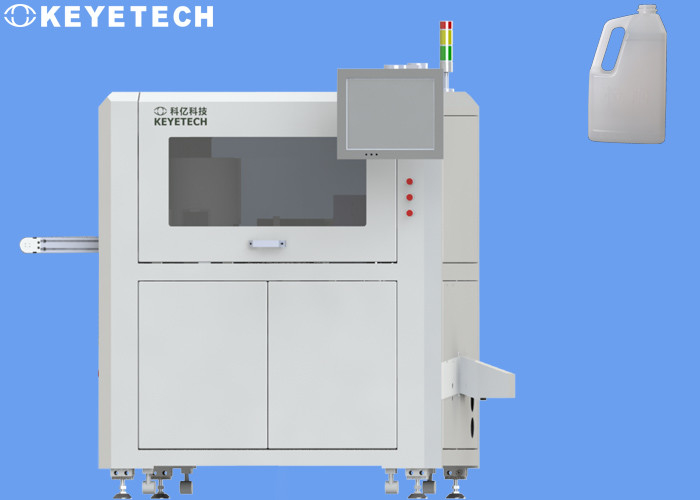

Система контроля оборудования HMI осмотра бутылки бочонка упаковывая основанная зрением

Стандарты осмотра

Обнаруживать продукты

Condiment упаковывая бутылки, материал HDPE, со структурой ручки, тело бутылки имеет, который одно-встали на сторону ярлык обнаруживая, видит фактический образец для деталей.

Принцип обнаружения

Стабилизированно и передача дневального продукты бочонка и бутылки к специфической станции согласно фиксированной ориентации (как зона структуры ручки вперед), и после этого передает захваченное изображение образца программному обеспечению обработки изображений через камеру высоко-пиксела промышленную, сравнивает с унифицированным образцом и различает неполноценный продукт и хороший продукт, и управляет соответствуя пневматические компоненты для того чтобы отвергнуть неполноценные продукты и в конце концов собрать квалифицированные продукты.

Программное обеспечение устанавливает стандарт сравнения для образцов, операторы могут контролировать точность сравнения и выбирать стандарт точности который наиболее хорошо одевает, таким образом контролируя тариф дефекта.

Детали обнаружения

Наш план дизайна использует 14 набора камер высоко-пиксела промышленных и высокопроизводительных стробоскопическых источников света, и проводит всестороннее обнаружение рта бутылки, дно бутылки и дефекты тела бутылки продукта. Весь набор аппаратуры обнаружения включает механические части, визуальное электронное оборудование и системы обнаружения. Программное обеспечение, вход и выход детектора можно интегрировать с линией транспортера. Скорость обнаружения 3600 частей в час. Оборудование может осуществить часы 7*24 деятельности, и неправомочные продукты могут быть автоматически отвергнутое онлайн.

Инструкции для пользы камеры:

Обнаружение рта бутылки плоское, добавляет 1 набор промышленных камер над телом бутылки для использования с визуальным источником света собрать изображение зоны рта бутылки для обработки.

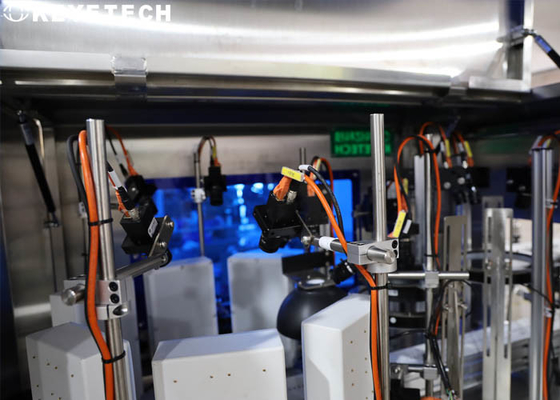

- Обнаружение бортовой поверхности тела бутылки. Принимая во внимание особенная структура тела бутылки и высота тела бутылки за рядом угла наблюдения одно-камеры, план конструирован для установки камер на верхние и нижние части, и каждая из частей использует 6 наборов камер для того чтобы сформировать toroidal обнаружение, итог 12 наборов промышленных камер, с пользой визуальных источников света, воображение не мешает друг с другом, и система унесена после приема изображения.

Обнаружьте наружную нижнюю поверхность бутылки. Дно тела бутылки приостанавливано через зажимая механизм, и 1 установило промышленных камер установлено ниже, которое использовано совместно с визуальным источником света для того чтобы собрать изображения наружного дна для обработки.

Аппаратуре обнаружения нужно быть поддержанным и очищенным регулярно во время пользы (как чистка конвейерной ленты, чистка камеры, etc.), и считая функцию можно осуществить после того как законченный продукт испытан.

Состав системы

Этот план объяснен от следующих аспектов: механическая часть, часть оборудования, и часть программного обеспечения. Специфические инструкции следующим образом:

(1) механическая часть:

Механическая часть передачи компонент ядра системы, которая носит все приборы передачи и электронное оборудование (промышленные камеры, источники света, промышленные компьютеры, экраны касания, электрические коробки, etc.). Конвейерная лента принимает технологию адсорбцией отрицательного давления для обеспечения что электронная система принимает изображения быстро и точно.

(2) часть оборудования:

Часть оборудования включает камеры, объективы, источники света, пневматические приборы, компьютеры, экраны касания и другие электрические приборы.
