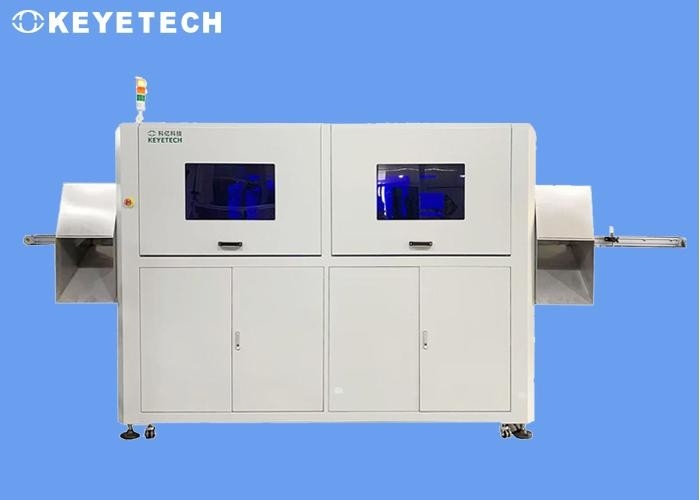

Машина для сортировки бутылок для обнаружения дефектов системы визуального контроля PS

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	KEYE
Сертификация:	NO
Номер модели:	KVIS-B

Оплата и доставка Условия:

Количество мин заказа:	1 НАБОР
Цена:	negotiable
Упаковывая детали:	свободная от Окуривани древесина
Время доставки:	4 до 6 недели
Условия оплаты:	L/C, T/T
Поставка способности:	1 установило в 4 недели

контакт

Подробное описание продукта

Inspection types:	PET/PS Bottles	Function:	Bottle Inspection
ODM/OEM:	Доступно	Advantages:	Easy to operate
Show room:	None	Structure:	Stable
Current:	5.0kw-6.0kw	Voltage:	220V 20A
MOQ:	1 set	Loading port:	Shanghai
Выделить:	система контроля бутылки 100ml , Система контроля бутылки PS , осмотр бутылки 100ml Heuft

Принцип обнаружения
Продукт стабильно заказывают на определенную станцию через устройство передачи, а затем образцовое изображение высоких пикселей, сделанное промышленной камерой, передается в программное обеспечение обработки изображений,и стандартный образец сравнивается и анализируется для определения хорошего продукта и дефектного продукта., и контролировать соответствующую пневматику для удаления дефектных продуктов и наконец собрать квалифицированные продукты.
Программное обеспечение откроет стандарт сравнения образцов,и производственный персонал на месте заказчика может контролировать точность сравнения и выбирать стандарт точности, наиболее подходящий для их собственных условий производства, тем самым контролируя уровень дефекта продукта.

ОткрытьПодробности
Our design plan adopts 11 sets of high-pixel industrial cameras and high-performance stroboscopic light sources to carry out a full range of visual detection for the appearance defects of the bottle body. Скорость обнаружения составляет 120 штук в минуту. Оборудование может реализовать 7 * 24 часа работы, а неквалифицированные продукты могут быть автоматически отклонены онлайн.

Весь набор оборудования для обнаружения включает в себя механические части, визуальное электронное оборудование и программное обеспечение для обнаружения.Вход и выход детектора могут быть интегрированы с конвейерной линией на месте (подробности см. на чертежах конструкции), и могут быть подключены к производственному оборудованию вверх по течению и вниз по течению в соответствии со специфическими производственными потребностями заказчика.

Параметры работы системы
Размеры	См. чертежи подробности	Мощность и частота	220В 20А 50Гц
Общая мощность	5.0~6.0 кВ	Давление воздуха	0.5 ~ 0.8 МПа Очищает и не имеет масла
Рабочая температура	-20°C ~ 60°C	Рабочая влажность	Относительная влажность ниже 50%

Процедура проверки
Машина для сортировки бутылок для обнаружения дефектов системы визуального контроля PS 0

Стандарт обнаружения

Модель	Номер камеры	Диапазон обнаружения	Содержание и точность обнаружения	Точность обнаружения	Скорость

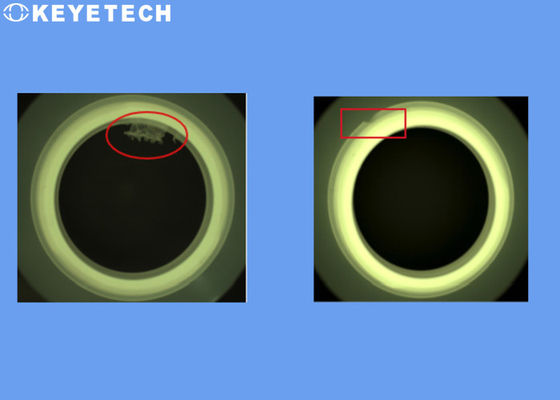

KVIS-SC11	1 комплект	Бутылочный рот	Черные пятна, пятна (разных цветов) 0.2 мм	99%	120 шт/мин
	1 комплект	Бутылочный рот	Отсутствие материала на роточке чашки, перекрытие ≈ 0,5 мм	99%
	1 комплект	Внешняя нижняя часть бутылки	Черные пятна, пятна (разных цветов) 0.2 мм	99%
	1 комплект	Внешняя нижняя часть бутылки	Проникающее отверстие (без адгезии в отверстии) ≈0,5 мм	99%
	1 комплект	Внутренняя нижняя часть бутылки	Черные пятна, пятна (разных цветов) 0.2 мм	99%
			Очевидно неравномерная толщина (Различие в значении серого цвета местного цвета больше 40 или более)	99%
			Сдвиг точки впрыска ± 0,5 мм	99%
			Внутренняя часть бутылки накопление материала на дне ≈ 0,5 мм	99%

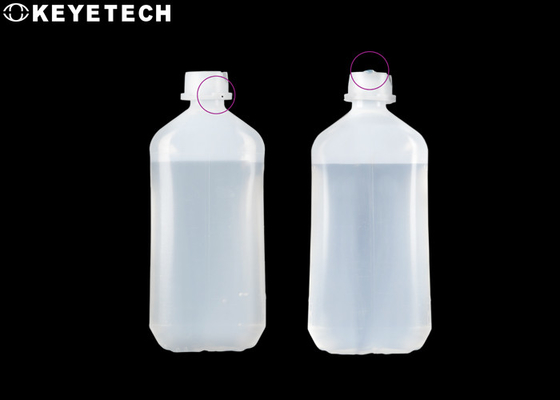

	4 источника света с установленной точкой	Внешняя часть бутылочного отверстия	Неравномерный рот бутылки Глубина 0,5 мм, длина 1,0 мм	99%
			Устье бутылки и подъемное кольцо разбиты. Глубина 0,5 мм, длина 1,0 мм	99%
			подъемный кольцо ямы, недостаток материала Глубина 0,5 мм, длина 1,0 мм	99%
			Ямочки во внутренней стенке рота бутылки Глубина 0,5 мм, длина 1,0 мм	99%
	4 серия Цельная полость + точечный источник света	Внешняя сторона бутылки	Черные пятна, пятна (разных цветов) 0.2 мм	99%
	4 серия Цельная полость + точечный источник света	Внешняя сторона бутылки	Очевидно неравномерная толщина (включая материал на линии разделения) (Различие в значении серого цвета местного цвета больше 40 или более)	99%

Состав системы
(1) Механическая часть:механическая часть является основным компонентом системы, в которой находятся все устройства передачи и электронное оборудование (промышленные камеры, источник света, промышленный компьютер,сенсорный экран, электрическая коробка и т.д.).

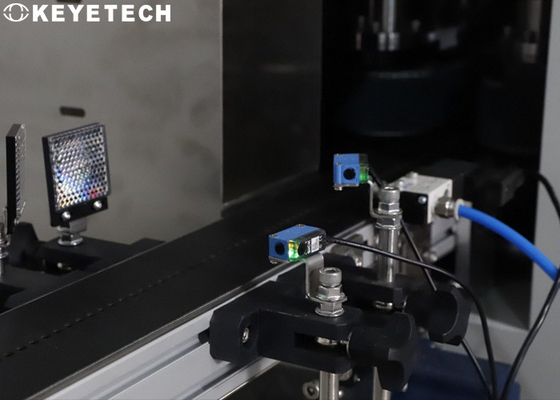

Конвейерная лента использует вакуумную адсорбционную ленту для адсорбции и фиксации образца на поверхности ленты без скольжения, чтобы фотография могла быть сделана точно.
(2) Аппаратная часть:В аппаратную часть входят камера, объектив, источник света, высокоскоростной воздушный клапан, компьютер, сенсорный экран и другое электрическое оборудование.

Процесс обработки

Машина для сортировки бутылок для обнаружения дефектов системы визуального контроля PS 1
