Визуальное упаковывая оборудование осмотра для бумажных стаканчиков мороженого

Ярлык продукта важный «символ общественного положения» продукта, и традиционный ярлык использует сразу печатание экрана, теплоусаживающие ярлыки, и ярлыки само-прилипателя для того чтобы отметить продукты. Однако, в замороженной индустрии продукта, традиционные ярлыки легкий край завивая, blistering, и линять причиненный путем замерзать и сыроватость повлияет на следующие продажи продукта. Рождение стикеров в-фильма начало хорошего изменения к этому явлению. Это форма нового ярлыка упаковывая которая отличает традиционное, и сильный и красивый, и она также широко использована в других индустриях в упаковывая поле. Существование стикеров в-прессформы не только делает общую стоимость ярлыков продукта значительно более низких чем традиционных и сразу печатания шелковой ширмы, но также, все тело товарного знака в-прессформы сделано из материалов полиолефина, которые можно задавить и повторно использовать с контейнером без слезться, и никакое вторичное загрязнение не произошло.

Однако, в производственном процессе, после того как фильм отлитое в форму дуновение, его нельзя обнаружить отдельно. Поэтому, в производственном процессе, через обнаружение возникновения продукта, возможные проблемы в производственной линии можно проанализировать, и техник Keye конструирует общий план обнаружения для тела чашки, внутрирастительно обнаруживает упаковывая детали продукта.

1. Обнаруживать продукты

Продукты чашки в-прессформы PP, используемые для упаковки еды, видят фактические образцы для деталей.

2. Принцип обнаружения

Через конвейерное устройство (продукту нужно быть выходом в прямой линии с ртом смотря на вверх, и дистанционирование продукта необходимо держать над радиусом рта чашки), продукты перенесены к специфической станции в стабилизированном и аккуратном образе, и после этого изображение образца высоко-пиксела принятое промышленной камерой возвращено к программному обеспечению обработки изображений, и стандартный образец сравнен и проанализирован для того чтобы определить хороший продукт и неполноценный продукт, и контролирует соответствовать пневматический для того чтобы извлечь неполноценные продукты и в конце концов собрать квалифицированные продукты.

Программное обеспечение раскроет стандарт сравнения образца, и персонал продукции на местоположении клиента может контролировать точность сравнения и выбирать стандарт точности самый соответствующий для их собственных условий продукции, таким образом контролирующ тариф дефекта продукта.

3, обнаруживающ детали

Наш план дизайна принимает 14 набора камер высоко-пиксела промышленных и высокопроизводительных стробоскопическых источников света для того чтобы унести полный диапасон визуального обнаружения для дефектов возникновения тела бутылки. Скорость обнаружения 120 частей в минуту. Оборудование может осуществить часы 7*24 деятельности, и неправомочные продукты могут быть автоматически отвергнутое онлайн.

Весь набор обнаруживать оборудование включает механические части, визуальное электронное оборудование и системное программное обеспечение обнаруживать. Вход и выход обнаруживая машины можно интегрировать с приобъектной линией транспортера (см. чертежи дизайна для деталей), и могут быть соединены с производственным оборудованием в верхней части потока и идущим дальше по потоку согласно специфическим потребностям продукции клиента.

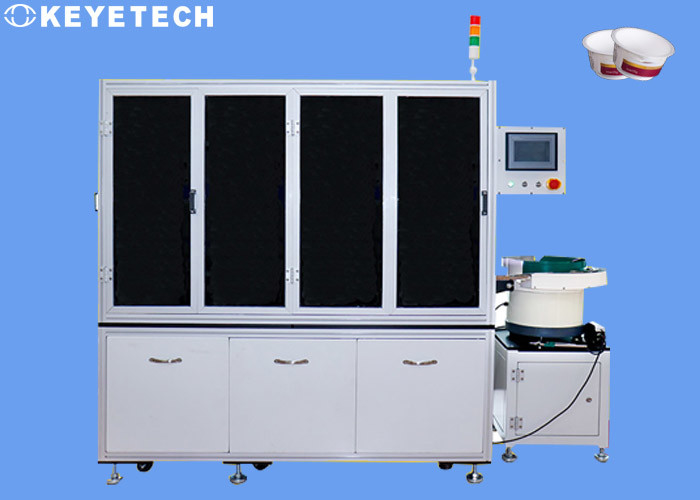

Обнаруживая оборудование показано в диаграмме под (ссылка):

Аппаратуре обнаружения нужно быть поддержанным и очищенным регулярно во время пользы (как чистка конвейерной ленты, чистка камеры, etc.), и считая функцию можно осуществить после того как законченный продукт обнаружен.

состав 4.System

(1) механическая часть:

Механическая часть компонент ядра системы, которая носит все приборы передачи и электронное оборудование (промышленные камеры,

Источник света, промышленный компьютер, экран касания, электрическая коробка, etc.).

Конвейерная лента принимает пояс адсорбцией вакуума для того чтобы адсорбировать и зафиксировать образец на поверхности пояса без сползать, так, что можно точно сфотографировать.

(2) часть оборудования:

Часть оборудования включает камеру, объектив, источник света, высокоскоростной клапан воздуха, компьютер, экран касания и другое электротехническое оборудование.

(3) программное обеспечение обнаружения:

Программное обеспечение мастерская платформа контроля оборудования, и специфические функции следующим образом:

1. Включите и закройте функцию обнаружения системы
2. Регулировка параметров и точности индекса обнаружения.
3. Забор и хранение шаблона, информационная память обнаружения образца и отозвание.
4. Функция тарировки экрана камеры
5. Дисплей в реальном времени данным по продукции системы (квалифицированным тарифу, суммарному производству, скорости, etc.), исторические данные по продукции просматривая, экспорт и функции хранения.
6. Управление разрешения основанное на счете имени пользователя (как общие потребители деятельности выведите разрешения из строя регулировки параметра)
7. Деятельность и регулировка механической части системы (как отверстие прибора передачи, контроль цилиндра, регулировка сигнала тревоги)
8. Другие функции

Изображения собранные настоящей машиной (см. фактические образцы для деталей):
