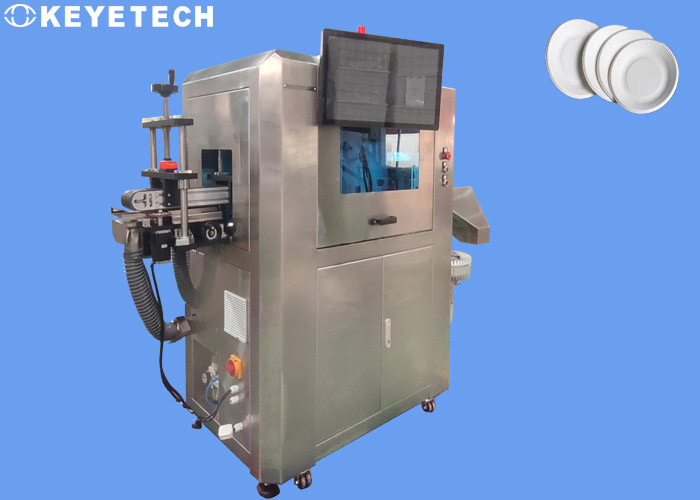

Машина визуального контроля Aoi автоматическая для устранимой белой плиты

Специфические параметры обнаружения следующим образом:



1. Продукты обнаружения
Продукты плиты обедающего, материал бумаг-пластмассы, белизна и основные цвета, разделены в различные спецификации, устранимые плиты обедающего значительно облегчали жизни людей. Сегодня, сохранить цены, дела почти начинали использовать устранимые плиты для сохранения цен, и приносят некоторые уникальные картины или напечатанный логотип бренда. В большое количество рыночного спроса, опыт потребителя сразу влияет на требования к купцев строгие на упаковывая качестве. Для увеличения эффективности продукции, изготовитель изменил требующее много времени и трудоемкое ручное обнаружение, и вместо выбрал привить умную аппаратуру обнаружения к своей собственной производственной линии. До сих пор, техник Keye был приниманся за упаковывая индустрии обнаружения и изготовлял много обедающим связанная с плит аппаратура обнаружения. , Хорошие профессиональные примеры в индустрии. Алгоритмы больших данных умные можно использовать для уточнения данных по обнаружения в реальное временя и для того чтобы открыть возможные проблемы в производственной линии во времени.

Теперь возьмите собранные образцы с диаметрами 155mm, 175mm, и 235mm как примеры (см. фактические образцы для деталей) для того чтобы ввести детали нашей аппаратуры обнаружения.

Для того чтобы достигнуть обнаружения совместимости вышеуказанных 3 продуктов, для этого нужно включить фронт и механизм автоматизации задней части, регулировка машины обнаружения к положению интерфейса и фокусному расстоянию камеры, переключая применение программного обеспечения обнаружения, etc., и фактическая деятельность требуют, что персонал клиента приобъектный работает proficiently.

2. Принцип обнаружения
Через стыковку питаясь и отделяя механизма, продукты перенесены к специфической станции обнаружения в стабилизированном и аккуратном образе в переднем-вверх образе, и после этого передают захваченное изображение образца программному обеспечению обработки изображений через камеру высоко-пиксела промышленную, сравнивают с унифицированным образцом и различают неполноценный продукт и хороший продукт, и контролируют соответствуя пневматические компоненты для того чтобы отвергнуть неполноценные продукты и в конце концов собрать квалифицированные продукты. Конечная транспортируя платформа машины обнаружения может штабелировать механизм подноса для получая материала.

Программное обеспечение устанавливает стандарт сравнения для образцов, операторы могут контролировать точность сравнения и выбирать стандарт точности который наиболее хорошо одевает, таким образом контролируя тариф дефекта.

3. детали обнаружения
Наш план дизайна принимает 3 набора камер высоко-пиксела промышленных и высокопроизводительных стробоскопическых источников света для того чтобы унести полный диапасон визуального обнаружения для дефектов возникновения продуктов плиты обедающего. Скорость обнаружения 150 частей в минуту. Оборудование может осуществить часы 7*24 деятельности, и неправомочные продукты могут быть автоматически отвергнутое онлайн.

Весь набор аппаратуры обнаружения включает механические части, визуальное электронное оборудование и программное обеспечение системы обнаружения. Вход и выход машины обнаружения можно интегрировать с механизмом автоматизации (см. чертежи дизайна для деталей), и могут быть подключены с продукцией в верхней части потока и идущей дальше по потоку согласно специфическим потребностям продукции оборудования клиентов на месте.


Общая диаграмма оборудования следующим образом:
1. Стандарты обнаружения
Слепые пятна, пятна, волосы, инородные тела, примеси (другие цвета), желтые пятна, будут проанализированы и будут обработаны согласно индикаторам обнаружения слепого пятна. Разница в сером контрасте значения должна быть больше чем 40 эффектно быть обнаруженным. Если образец имеет прозрачные пятна масла или светлые слепые пятна, и серая разница в контраста значения низка (под 40), то влияния обнаружения нельзя достигнуть.

В фактический обнаруживать, должный к критическому государству зыбкости некоторых данных по деталя обнаружения влияя на суждение, оно причинит некоторую вероятность misdetection продукта. Установку параметра системного программного обеспечения можно отрегулировать для того чтобы достигнуть фактического влияния.

2. Инструкции для пользы камеры:

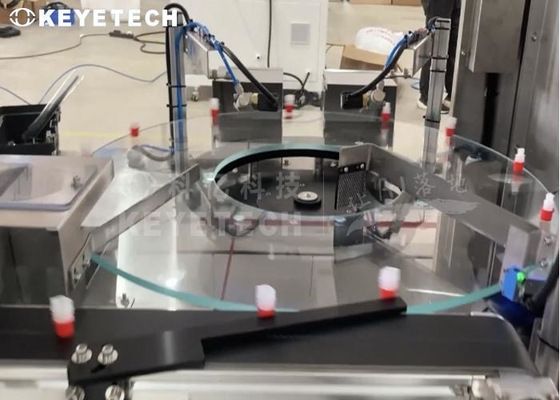

• Обнаружение задней части плиты обедающего: Через автоматический механизм разъединения плиты, одиночный продукт входит в стеклянный механизм turntable в стабилизированный и аккуратный образ, и транспортирован к задней станции обнаружения. Набор промышленных камер помещен под продуктом и использован с визуальным передним источником света. После того как изображение собрано, система обработана.


3. Аппаратуре обнаружения нужно быть поддержанным и очищенным регулярно во время пользы (как чистка конвейерной ленты, чистка камеры, etc.), и считая функцию можно осуществить после того как законченный продукт испытан.


4. Состав системы

(1) механическая часть:
Механическая часть компонент ядра системы, которая носит все приборы передачи и электронное оборудование (промышленные камеры, источники света, промышленные компьютеры, экраны касания, электрические коробки, etc.). Поддерживая стеклянный механизм turntable в оборудовании может раскрыть отображая перспективу продукта и сделать промышленные камеры эффектно соберите изображения для анализа и обработки.

(2) часть оборудования:
Часть оборудования включает камеры, объективы, источники света, высокоскоростные клапаны воздуха, компьютеры, экраны касания и другие электрические приборы.

5. Изображения собранные настоящей машиной (часть диаграммы для ссылки только):
Прифронтовые слепые пятна и грязный
