Система оборудования осмотра ODM Ai оптически автоматизированная для крышки Clousre ЛЮБИМЦА

Стандарт осмотра

Объект осмотра

Продукт крышки клизмы глицерина, разделенный в 2 структуры размера, индустрия медицинских поставок, специфические размеры продукта следующим образом (см. фактические образцы для деталей):

КРЫШКА a, высота 14.6mm, максимальный диаметр крышки 9.9mm

КРЫШКА b, высота 15.0mm, максимальный диаметр крышки 9.0mm

Для того чтобы достигнуть испытания по совместимость вышеуказанных 2 продуктов, для этого нужно включить регулировку механизма погрузо-разгрузочной работы и ведущего бруса, регулировку положения интерфейса машины осмотра, регулировку фокуса камеры, и переключая применение программного обеспечения обнаружения. В фактической пользе, персоналу клиента приобъектному нужно быть профессионален в деятельности.

Сводка

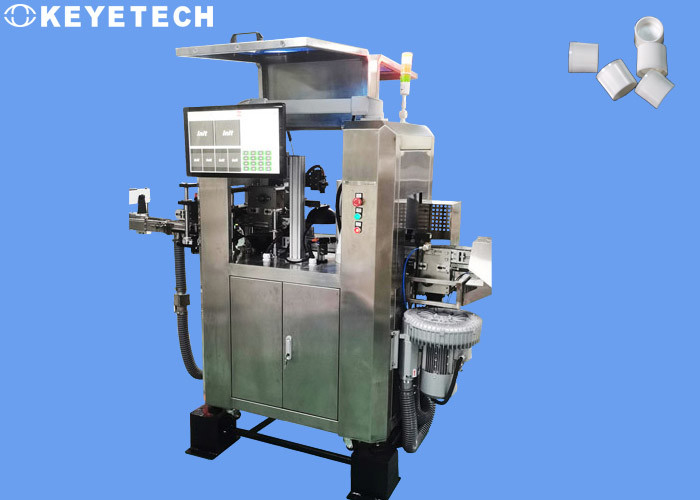

Вся система машина визуального контроля для крышек губы, которая интегрирует оборудование управления крышки, транспортируя механизм, оборудование визуальной системы и программное обеспечение осмотра, и прибора сброса неполноценного продукта. Максимальная скорость осмотра около 30 000 частей/час, и оборудование может достигнуть часов 7*24. Деятельность, значительно улучшая эффективность продукции.

Оборудование осмотра оборудовано с итогом 6 наборов камер высоко-пиксела промышленных всесторонне для того чтобы обнаружить возникновение дефектов продукта. После того как система собирает изображения образца, программное обеспечение обработки изображений идет в сравнение с унифицированные образцы для того чтобы определить хорошие и неполноценные продукты, и неполноценные продукты автоматически исключенное онлайн. , Программное обеспечение раскроет стандарт сравнения образца, и персонал продукции на местоположении клиента может контролировать точность сравнения и выбирать стандарт точности самый соответствующий для их собственных условий продукции, таким образом контролирующ тариф дефекта.

В фактическом испытании, должном к критическому государству зыбкости некоторых испытывая данных по деталя влияя на суждение, оно причинит некоторую вероятность misdetection продукта, которую можно отрегулировать через установку параметра системного программного обеспечения для того чтобы достигнуть фактического влияния.

Характеристики дефекта (другие цвета) как слепые пятна, пятна, волосы, примеси, etc., будут проанализированы и будут обработаны согласно индексу обнаружения слепого пятна. Разница в сером контрасте значения должна быть больше чем 40 (ее можно понять как: установите образец на расстоянии одной руки), около 30cm или больше, особенность черного пункта можно увидеть визуально), которую можно эффектно обнаружить. Если образец имеет прозрачные пятна масла или светлые слепые пятна, и серая разница в контраста значения низка (под 40), то влияния обнаружения нельзя достигнуть.

Должный к сложным структурным особенностям системы, в фактических применениях осмотра, будет некоторая слепая зона в перекрывая зоне структуры плоскостного воображения объектива, и собрание изображения не может находиться внутри ряд слепой области, поэтому эффективный осмотр нельзя выполнить.

Принцип деятельности камер

• Обнаружение вогнутой поверхности. Продукт поставлен к станции осмотра в стабилизированном и аккуратном образе с крышкой смотря на вверх через покрывая машину. Набор промышленных камер установлен на верхнюю часть продукта и использован с визуальным источником света для того чтобы собрать вогнутое изображение продукта для анализа и обработки.
•
• Вне обнаружения, учитывая структурные характеристики продукта, необходимы, что формируют 4 набора камер наружную сторону кольца для того чтобы обнаружить, объединить с пользой визуальных источников света, и воображение не мешает друг с другом. Системный анализ и обработка

•
• Верхнее поверхностное обнаружение, продукт входит в стеклянный механизм turntable на заднюю часть оборудования, раскрывает угол взгляда верхней поверхности продукта, и устанавливает набор промышленных камер под систему для того чтобы объединить с визуальным источником света для того чтобы собрать верхнее поверхностное изображение продукта для анализа и обработки.
•
• После того как законченный продукт испытан, считая и binning функцию можно осуществить. Оборудованию для испытаний нужно быть поддержанным и очищенным регулярно во время пользы (как чистка конвейерной ленты и стеклянной пластинки, чистка камеры, etc.).

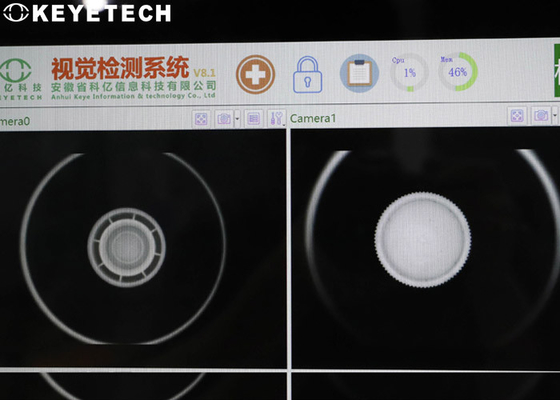

Образцы захвата изображения
