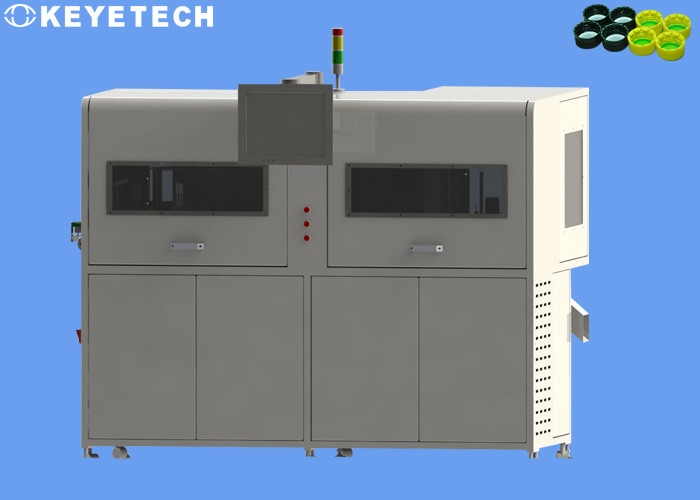

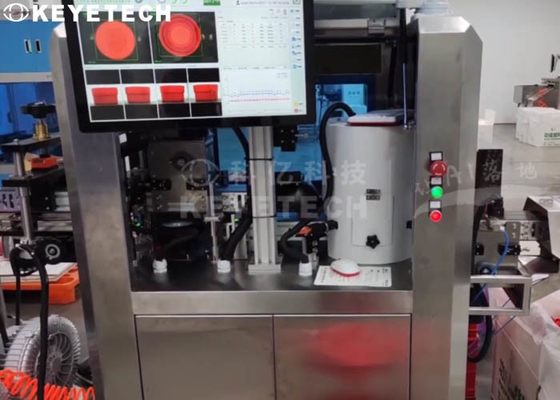

28мм 1810 крышек пко закрывает систему визуального осмотра с экраном дисплея ХД

Детали осмотра

Принцип проверки

Независимая инспекция на двух станциях, четыре камеры, расположенные под углом 90° друг к другу, делают снимки сбоку, чтобы осмотреть боковую стенку крышки бутылки, а одна камера делает фотографии сверху вниз, чтобы осмотреть верхнюю часть крышки, достигая полного обзора на 360°. осмотр, устраняющий искажение, вызванное вопросом объектива «рыбий глаз».В режиме триггера энкодера порты выдувания NG (дефектный продукт) двух станций объединяются в один порт выдувания с записанными данными энкодера, чтобы гарантировать, что оборудование может работать на высокой скорости без внешних помех.

Инспекционные решения

1. Предотвратите искажения и реализуйте полноэкранное обнаружение на 360 °.
Одна камера делает снимки сверху вниз, чтобы обнаружить верхнюю часть крышки, механическая конструкция проста, а источник света камеры легко установить.

2. Устранение помех и точное срабатывание (фотосъемка)
Во-первых, за счет оптимизации программного обеспечения и обновления конфигурации оборудования убедитесь, что производительность детекторной части соответствует требованиям.После этого, благодаря функции триггера энкодера системы обработки изображений серии FH, положение триггера продвигается вперед, чтобы реализовать разделение положения триггера и положения фотографирования, что может не только устранить интерференцию красного света оптического волокна, но и реализовать точную срабатывание (фотосъемка) на разных скоростях.

3. Аккуратное устранение НГ (бракованной продукции)
Есть два ключевых фактора, влияющих на отбраковку НГ (бракованной продукции):

1. Расположение камеры и место установки продувочного клапана L
2. Продолжительность продувки T

Независимо от того, какое значение двух ключевых факторов (L и T) отклоняется, это может привести к пропуску продувки, чрезмерной продувке или неправильной продувке.Таким образом, посредством срабатывания энкодера положение энкодера NG (бракованный продукт) регистрируется ПЛК, а затем параметры изменяются вместе с интерфейсом машины для достижения точного отбраковки (сбрасывается продувочным клапаном).

Преимущества системы

• Алгоритм ИИ: высокая стабильность, адаптация к окружающей среде и фоновым помехам;различные образцы дефектов могут быть автоматически идентифицированы после обучения
• Данные: независимая база данных, сохранение нескольких образцов, анализ некачественных продуктов и сохранение истории
• Мультиориентация: 360 ° всеобъемлющий внутри и снаружи образцов
• Высокая точность: точность обнаружения может быть высокой
• Модульность позволяет гибко увеличивать или уменьшать функцию обнаружения в соответствии с реальными потребностями клиента.
• Простота в эксплуатации: он прост в эксплуатации и обслуживании.
• Безопасность: производство материалов медицинского назначения, полностью соответствующее условиям производства медицинских товаров.
