Система контроля Ai источника света СИД индустрии для пластикового закрытия крышки

1, стандарт осмотра

1. объект осмотра

Как многофункциональная крышка, крышка бабочки широко использована в косметиках, ежедневных химикатах, condiments и других индустриях. Как новый многофункциональный продукт, крышка бабочки полюблена много потребителей и появляется во все аспекты домашней жизни, поэтому она многофункциональна. Качественная проблема крышек бабочки также относится большинств изготовителями. Оборудование осмотра возникновения крышки бабочки технологии Keyi многофункциональное может эффектно разрешить пороки качества продуктов в продукции для главных изготовителей, и напоминает их во времени.

2. принцип осмотра

Путем стыковать первоначальный механизм автоматизации (методу соединения нужно быть состыкованным заранее), многофункциональный продукт крышки бабочки стабилизированно и дневальный перенесенный к специфической станции осмотра с крышкой смотря на вниз, и после этого захваченное изображение образца высоко-пиксела захвачено промышленной камерой. Оно передан программному обеспечению обработки изображений. После системного анализа, оно определяет хорошие и плохие продукты, и контролирует соответствуя пневматические компоненты для того чтобы извлечь плохие продукты. В конце концов, квалифицированные продукты выход.

Программное обеспечение раскроет стандарт сравнения образца, и персонал продукции на местоположении клиента может контролировать точность сравнения и выбирать самый соответствующий стандарт точности для их собственных условий продукции, таким образом контролируя тариф дефекта.

3. Детали осмотра

Схема дизайна нашей компании принимает 11 набор камер высоко-пиксела промышленных и высокопроизводительных стробоскопическых источников света, и проводит полный диапасон визуальных контролей для дефектов возникновения многофункциональных продуктов крышки бабочки. Скорость осмотра 200 частей/минута, и оборудование может достигнуть 7*24 оно приводится в действие круглосуточно каждый час, и неправомочные продукты могут быть автоматически отвергнутое онлайн.

Весь набор оборудования для испытаний включает механические части, визуальное электронное оборудование и испытывая системное программное обеспечение. Вход и выход испытывая машины можно интегрировать с механизмом автоматизации (см. чертежи дизайна для специфического метода соединения), и могут быть подключены с продукцией в верхней части потока и идущей дальше по потоку согласно специфическим потребностям продукции оборудования клиентов на месте.

2, слепые пятна, пятна, волосы, чужие объекты, примеси (другие цвета), и пятно будут проанализированы и будут обработаны согласно индексу обнаружения слепого пятна. Если образец имеет прозрачные пятна масла или цвета свет слепые пятна, и серая разница в контраста значения низка (под 40), то влияния обнаружения нельзя достигнуть.

В фактическом осмотре, должном к влиянию критического государства зыбкости данных некоторых деталей осмотра, будет некоторая вероятность ложного осмотра продукта, который можно отрегулировать через установку параметра системного программного обеспечения для того чтобы достигнуть фактического влияния.

3, о системе

(1) механическая часть:

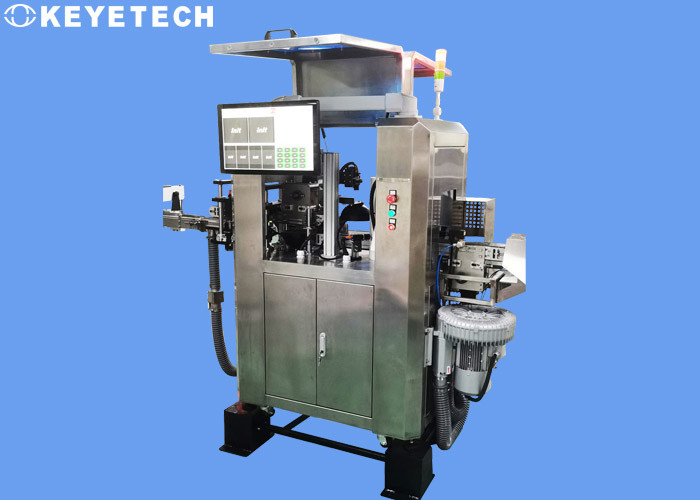

Механическая часть компонент ядра системы, носящ все приборы передачи и электронное оборудование (промышленные камеры, источники света, промышленные компьютеры, экраны касания, электрические коробки, etc.).

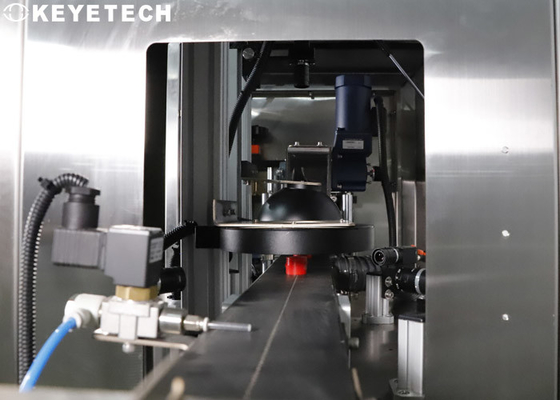

Стеклянный механизм turntable в оборудовании может раскрыть отображая угол вогнутой поверхности продукта, так, что промышленная камера сможет эффектно собрать изображения для анализа и обработки.

(2) части оборудования

Часть оборудования включает камеру, объектив, источник света, высокоскоростной клапан воздуха, компьютер, экран касания и другие электрические приборы. Для деталей, пожалуйста см. детали конфигурации оборудования.

Общее управление логики системы осуществлено высокоскоростным обломоком FPGA, и специфические функции включают:

Ø вызывают камеру для того чтобы сфотографировать

Строб источника света пуска Ø

Ø вызывают пневматические части для того чтобы отвергнуть отход

Скорость движения управлением Ø

Регуляция Ø аварийная в случае подобного варенья системы

Ø вызывают сигнал света сигнала тревоги
