21 дюйм касаются системе контроля Ai экрана для обнаружения дефекта поверхности бумажного стаканчика

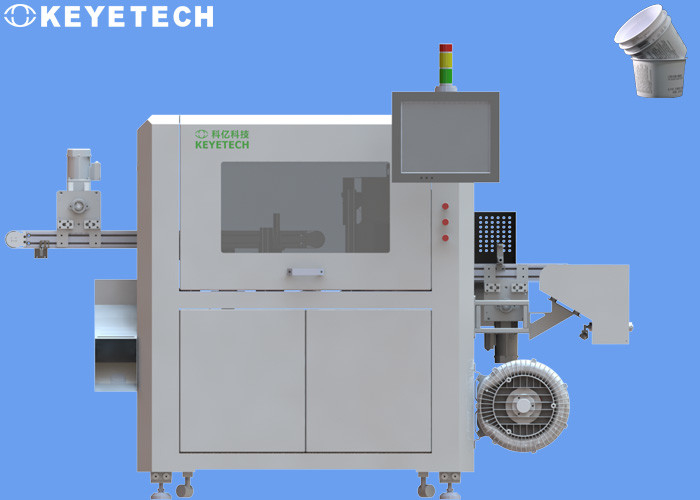

Система контроля Ai для бумажного стаканчика

Критеря по теста следующим образом: Стандарт осмотра

1. объект осмотра

С улучшением жизненных уровней людей, бумажные стаканчики были необходимостью в ежедневная жизнь s людях ', и люди больше и больше гонят хорошее качество жизни. требования. Хотя тип анти--ошпаривая бумажные стаканчики поддержки и чашки гофрированной бумаги. Однако, цена высока, утечка воды легка, процесс печати ограничен, производственный процесс сложен, жесткость плоха, печатая влияние плохо, и бумажные стаканчики легко сжиманы штабелируя чашки. Чашка бумаг-пластмассы преодолевает вышеупомянутые дефициты в прототипе, и обеспечивает бумажную анти--ошпаривая чашку усиленную поддержкой жар-изолируя, которая достигает термоизоляции, анти--ошпаривать, предохранения от течебезопасных, анти--выжимкы шара, хорошей жесткости, материальных сбережений, цели etc.

2. Принцип осмотра

Через конвейерное устройство (чашке бумаг-пластмассы нужно быть выходом в прямой линии с ртом вертикально, и дистанционированию продукта нужно быть сдержанным над радиусом рта чашки), продукты стабилизированно и дневальный транспортированный к специфической станции, и после этого проведенный через промышленное камера передает захваченное изображение высоко-пиксела образца программному обеспечению обработки изображений. После системного анализа, она определяет хорошие и плохие продукты, и контролирует соответствуя пневматические компоненты для того чтобы извлечь плохие продукты, и в конце концов собирает квалифицированные продукты.

Программное обеспечение раскроет стандарт сравнения образца, и персонал продукции на местоположении клиента может контролировать точность сравнения и выбирать самый соответствующий стандарт точности для их собственных условий продукции, таким образом контролируя тариф дефекта.

В фактическом осмотре, должном к влиянию критического государства зыбкости данных некоторых деталей осмотра, оно приведет к некоторой вероятности ложного осмотра продукта, который можно отрегулировать через установку параметра системного программного обеспечения для того чтобы достигнуть фактического влияния осмотра. Примечания:

 Слепые пятна, пятна, волосы, примеси (другие цвета) будут проанализированы и будут обработаны согласно индексу обнаружения слепого пятна. Разница в контраста этого серого значения должна быть больше чем 40, которое можно эффектно обнаружить. Если образец имеет прозрачные пятна масла или цвета свет слепые пятна, и серая разница в контраста значения низка (под 40), то предполагаемого влияния обнаружения нельзя достигнуть.

 Принимая во внимание сложная структура продукта, в фактическом применении осмотра, могут быть зона очень небольшого обнаружения слепая в перекрывая зоне структуры в плоском воображении объектива, и изображение нельзя собрать в этой слепой области, поэтому его нельзя эффектно обнаружить.

2, инструкции камеры:

Для самолета рта чашки, установите набор промышленной камеры сразу над продуктом, и используйте его с визуальным источником света для того чтобы собрать плоские изображения рта чашки, внутренней стены чашки, и дна чашки для анализа и обработки.

В наружной бортовой зоне тела чашки, в виду того что высота тела чашки превышает ряд ширины одиночной камеры, необходимо разделить тело чашки в 2 части: верхние и нижние части, каждая из частей принимают план кольца 4 наборов камер, итог 8 наборов камер, которые использованы с визуальным источником света, собирают изображения наружной стороны тела чашки для анализа и обработки.

На наружном дне чашки, рот тела чашки приостанавливан поясом адсорбцией вакуума, и набор промышленных камер установлен сразу под продукт, который использован с визуальным источником света для того чтобы собрать изображения наружного дна чашки для анализа и обработки.

3. После того как чашка бумаг-пластмассы обнаружена, считая функцию можно осуществить. Аппаратуре обнаружения нужно регулярно быть поддержанным и очищенным во время пользы (как чистка конвейерной ленты, чистка камеры, etc.).

4. Захват изображения
