| Параметры работы системы |
| Размеры |
См. чертежи
подробности
|
Мощность и частота |
220В 20А 50Гц |
| Общая мощность |
5.0~6.0 кВ |
Давление воздуха |
0.5 ~ 0.8 МПа Очищает и не имеет масла |
| Рабочая температура |
-20°C ~ 60°C |
Рабочая влажность |
Относительная влажность ниже 50% |
Стандарты обнаружения следующие:
| Модель |
Камера |
Диапазон обнаружения |
Содержание и точность обнаружения |
Точность обнаружения |
Скорость |
| KVIS-SC10 |
1 комплект
|
Площадь рта чашки, зона внутренней стены чашки |
Черные пятна, пятна (разных цветов) ≥ 0,2 мм |
99% |
150 шт/мин |
| Черные пятна, пятна (разных цветов) ≥ 0, 3 мм |
99% |
| Вырезки, перекрывающиеся ≥ 0,5 мм |
99% |
| 8 комплектов |
Внешняя сторона корпуса чашки |
Черные пятна, пятна (разных цветов) ≥ 0,2 мм
Нет области печатного контента
|
99% |
| Неправильное выравнивание этикетки, маркировка, повреждение ≥ 0,5 мм |
99% |
| 1 комплект |
Внешнее дно чашки |
Черные пятна, пятна (разных цветов) ≥ 0,2 мм |
99%
|
ОткрытьПродукты

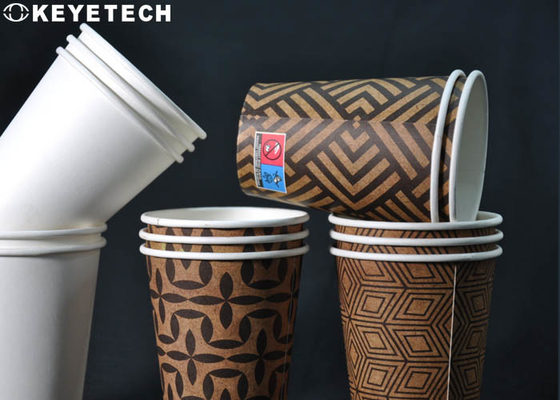

Такие напитки, как молочный чай, относятся к товарам массового потребления, есть много потребителей, а молочный чай является самой интенсивной и конкурентоспособной категорией бренда в конкуренции в цепочке.Внешняя упаковка молочного чая часто является важной формой бренда в рекламе и продажах, так что в бумажной чашке производства молочного чайного сока, цвет, форма и местоположение логотипа чашки и т.д. все важны.На нижней части бумажной чашки будут различные цифровые идентификаторы.Keye Tech имеет много случаев обнаружения в такой отрасли обнаружения упаковки напитков, которые могут быть совместимы с различными бумажными стаканами.
Принцип обнаружения

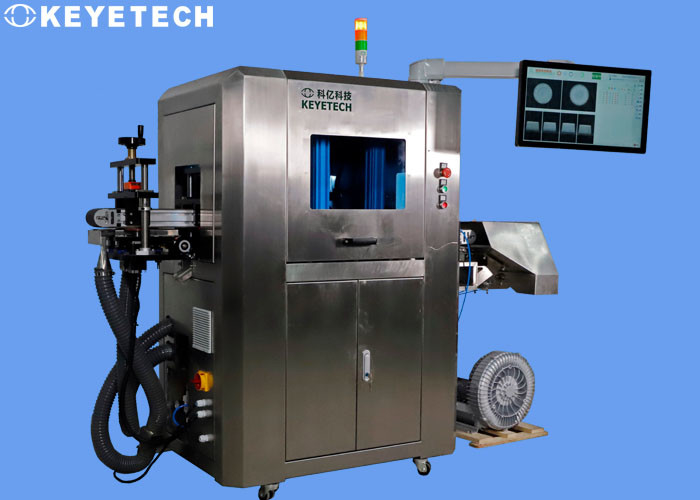

через устройство доставки с соединением (продукция должна выводиться в прямой линии с ротком, обращенным вверх, и расстояние между продуктами должно быть выше радиуса рота чашки),продукты перемещаются на определенную станцию стабильно и упорядоченно;, а затем образцовое изображение высоких пикселей, сделанное промышленной камерой, передается в программное обеспечение для обработки изображений,и стандартный образец сравнивается и анализируется для определения хорошего продукта и дефектного продукта., и контролировать соответствующую пневматику для удаления дефектных продуктов и наконец собрать квалифицированные продукты.
Программное обеспечение откроет стандарт сравнения образцов,и производственный персонал на месте заказчика может контролировать точность сравнения и выбирать стандарт точности, наиболее подходящий для их собственных условий производства, тем самым контролируя уровень дефекта продукта.
- При фактическом обнаружении, из-за критического состояния колебаний данных определенных элементов обнаружения, ошибка продукта может привести к определенному количеству продукта,и может регулироваться через параметры настройки системного программного обеспечения для достижения фактического эффекта обнаружения.
Примечание:
- черные пятна, пятна, волосы, примеси (разного цвета), будут проанализированы в соответствии с индексом обнаружения черной точки, который больше 40, который может быть эффективно обнаружен.Если образец имеет прозрачный цвет масла или светло-паралельные черные пятна, сравнительная разница в масштабе серости низкая (менее 40 или меньше), ожидаемый эффект обнаружения не может быть достигнут.
- С учетом характеристик структуры продукта, при фактическом обнаружении, структурные области перекрытия в плоской линзе могут иметь очень небольшой диапазон областей слепого обнаружения,и приобретение изображения меньше, чем эта слепая зона, поэтому его нельзя эффективно обнаружить.
инструкция по применению камеры:
Площадь чашки, добавить 1 набор промышленных камер непосредственно над продуктом, с использованием визуальных источников света, собрать рот чашки,Внутренняя стенка чашки и нижние плоские изображения чашки для анализа.
Внешняя боковая область корпуса чашки, поскольку высота корпуса чашки превышает диапазон одной камеры, необходимо разделить идентичность чашки на две части, каждая часть использует 4 комплекта устройства кольца камеры,всего 8 комплектов камер, с визуальным источником света для сбора изображения внешней стороны корпуса чашки для анализа.Разделить идентичность чашки на две части,каждая часть использует 4 комплекта камерного кольца, в общей сложности 8 комплектов камер,для обнаружения наружной стороны корпуса чашки
Нижняя часть чашки плавает через вакуумный адсорбционный ремень, и под продуктом установлен 1 комплект промышленных камер.Он используется в сочетании с визуальным источником света, чтобы захватить нижнее изображение чашки для анализа.
Функция подсчета может быть реализована после обнаружения готового продукта, и устройство обнаружения необходимо регулярно обслуживать во время использования (например, очистка конвейерной ленты, очистка камеры,и т.д..).
Изображения, собранные на настоящих машинах
Внутренняя стена чашки, примерные изображения дна чашки
Пример изображения внизу чашки
Внешняя сторона чашки пример изображения
