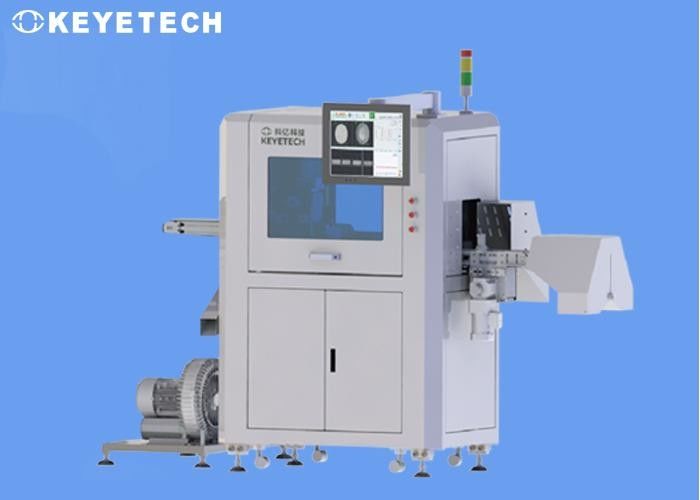

Машина визуального осмотра с обработкой изображений

Машина визуального осмотра с обработкой изображений

Принцип проверки

Машина визуального контроля, разработанная на основе технологии обработки изображений машинного зрения, имеет характеристики высокой точности, высокой скорости и многообразия образцов.модуль позиционирования спусковой установкиВ соответствии с требованиями пользователя, когда образец перемещается в положение обнаружения,Камера и система зрения запускаются для вывода сигналов обнаружения для завершения функции обнаружения..

Модуль запуска: оборудование автоматически питается. После того, как образец прибывает в положение,верхнее компьютерное оборудование обеспечивает запускающий сигнал (для обеспечения того, чтобы отклонение последовательности положения поступающего материала не превышало 1 мм)После анализа программного обеспечения визуальной системы, если продукт OK, интерфейс программного обеспечения отображает OK, например, продукты NG, интерфейс программного обеспечения отображает NG,и выводит соответствующий сигнал прохождения/отказаЦентральный диск оборудования использует фотоэлектрическое обнаружение устройства отклонения
Позиционирование более точное.

Основные функции визуального осмотра

• Высокоскоростное обнаружение в режиме онлайн: 450 штук/мин в минуту, 600 штук/мин для внешнего покрытия.
• Автоматически завершается синхронизация между проверяемым продуктом и изображением, полученным камерой, в течение 50 миль.
• Автоматическое хранение изображений продуктов, которые могут быть использованы для исторического запроса.
• Автоматически обнаруживает недостаток деталей, недостаток материалов, смешанные материалы, инородные тела, дефекты комбинации, дефекты формования путем впрыска и т. д.
• Дизайн светового источника, снижает световое загрязнение и экономит энергопотребление.
• Автоматическая статистика (хорошая, плохая, общая и т.д.).
• Система имеет функцию автоматического запуска SMS при запуске сигнализации.
• Точность обнаружения: более 0,2 мм2 дефектов, в основном из-за недостатка материалов, инородных тел, дефектов и т.д.
• По мере необходимости можно проводить самообучение и испытания типов продукции с различными спецификациями.
• Отображение неквалифицированных изделий, вывод соответствующих сигналов о дефекте и переход к следующему этапу в соответствии с требованиями.

Наши преимущества

Система питания

Механизм подачи присоединяется к выпускному порту верхнего механизма, и верхний механизм транспортирует уплотнительную крышку к вибрирующей пластине системы подачи,и вибрирующая плита транспортирует уплотнительную крышку для проверки на кормовой трассе в соответствии с заранее установленной логикой.

Инспекционная платформа

Когда инспекционная платформа переносит уплотнительное покрытие на место проверки, оптический датчик нагнетает камеру, чтобы сфотографировать,и система визуального контроля устанавливается в соответствии с индексом контроля., и результат вынесения решения после анализа и работы.сенсор оптического волокна запустит камеру для съемки фотографий.

Система сортировки

В соответствии с результатом визуального осмотра и заранее установленным логическим переключателем, ПЛК промышленного управления уведомляет электродинамический клапан о проведении сортировки.Действие сортировки реализуется дующим сосудом, а отброшенные не квалифицированные материалы будут соответственно храниться в ящике для переработки.

Модуль зрения (камера, объектив, источник света)

Система визуального контроля включает в себя в основном: камеру, объектив, источник света и программное обеспечение для обработки изображений.Система визуализации, состоящая из камеры и объектива, захватывает ееКогда камера получает сигнал запуска, система визуализации обнаруживает образец, делает снимки и отправляет изображение в систему обработки изображений для идентификации.судить, является ли выборка квалифицированной или нет, и выводит соответствующий сигнал OK/NG для последующей обработки оборудования.

Послепродажное обслуживание

• Продавец должен завершить создание и отладку базовой модели алгоритма продукта до отправки оборудования,также предоставлять дистанционную помощь после прибытия оборудования на место работы клиента;; и предоставить покупателю заводские данные и руководство по эксплуатации оборудования.
• Ежедневные услуги по эксплуатации и обслуживанию: наша компания предоставляет бесплатные услуги по удаленной эксплуатации и обслуживанию в Интернете.
• Наша компания ежегодно проводит регулярный план обучения в автономном режиме, поэтому отечественные и зарубежные клиенты могут отправить своих инженеров для участия (на свой счет).Те, кто сдает экзамен, могут получить сертификат о профессиональных навыках..
