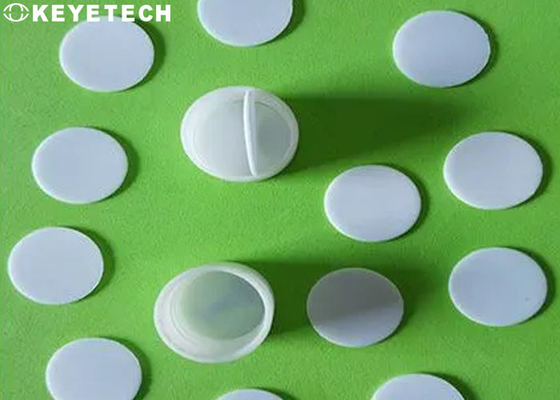

Система визуального контроля AOI для проверки уплотнения набивкой крышки бутылки

Направление компании

Ключевая технология полагается на ключевой лаборатории распознавания по образцу университета науки и техники Китая, и имеется высокопоставленную докторскую команду НИОКР покрывая всю цепь технологии оптики, механиков, электричества, вычислять и программного обеспечения. Через практику проекта в полях упаковывая контейнеров, 3C, медицины, ткани, еды, etc., программного обеспечения KVS-AI и платформы аппаратных средств создает, так, что технологию AI можно преобразовать в реальную урожайность.

Принцип осмотра

Эта схема конструирована согласно фактическим условиям workpiece на месте, и набивка крышки бутылки визуально проверено для замены работы ручного осмотра. Система обнаружения в целом интегрирует визуальное оптически оборудование, программное обеспечение системы обнаружения, и двойные датчики пусковой площадки.

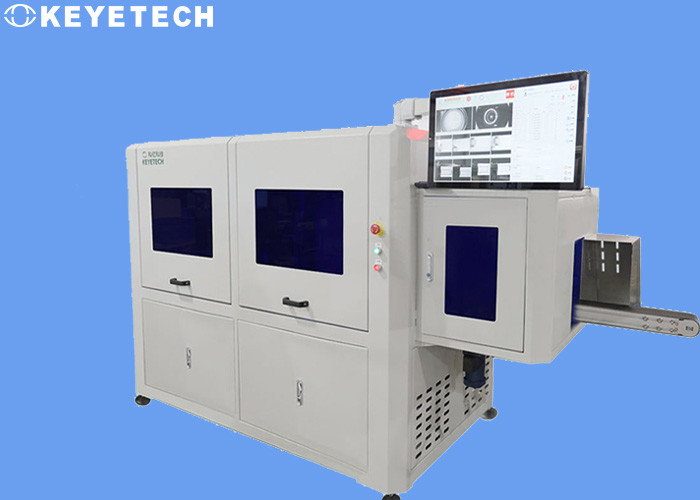

Аппаратура обнаружения установленное онлайн на производственной линии. Скорость обнаружения 500/min в отсутствии окклюзии. Оборудование может привестись в действие 7* 24 часа в сутки, которое значительно улучшает эффективность продукции.

Применение камеры

• Рот и внутренний осмотр круглой трубы транспортированы согласно пути рот трубы смотрит на вниз. Набор промышленных камер установлен под рот трубы для того чтобы объединить с пользой визуальных источников света собрать изображения рта трубы и интерьера для обработки.
• Для обнаружения наружного дна круговой трубки, набор промышленных камер установлен на верхнюю часть, которая использована совместно с визуальным источником света для того чтобы собрать изображения наружного дна трубки для обработки.

• Для осмотра пункта впрыски на наружном дне круглой трубки, набор промышленных камер установлен на вкосую верхнее положение на вне тела трубки. С пользой визуальных источников света, характерные изображения дефектов на этап впрыски собраны на косом угле для того чтобы достигнуть влияния обнаружения.
• Для осмотра наружной стороны круглого тела трубы, 4 набора промышленных камер установлены вокруг тела трубы для того чтобы сформировать осмотр 360 градусов кольцевой поверхностный. С пользой визуальных источников света, изображения наружной стороны тела трубы собраны и обработаны системой.

Состав системы
Электронная часть оборудования

• Электронная часть оборудования включает промышленные камеры, промышленные объективы, источники света, пуски, клапаны соленоида (отвергая отход),
• Распределительный ящик системы электрический (ответственный за управление электрических и логики), света сигнала тревоги 3-цвета, и экран касания 21 дюйма.
• Общее управление логики системы осуществлено высокоскоростным обломоком FPGA, и свои специфические функции включают:
• Вызовите камеру для того чтобы сфотографировать
• Строб источника света пуска
• Вызовите цилиндр клапана соленоида для того чтобы извлечь отходы гибко
• Вызовите сигнал света сигнала тревоги
• Часть программного обеспечения

Программное обеспечение общая платформа контроля оборудования, и свои специфические функции следующим образом:

• Включите и выведите функцию из строя обнаружения системы.
• Регулировка параметров и точности индекса обнаружения.
• Забор и хранение шаблона, информационная память обнаружения образца и отозвание.
• Функция тарировки экрана камеры.
• Дисплей в реальном времени системы, исторические данные по данным по продукции (тарифу пропуска, суммарному производству, скорости, etc.) продукции просматривая
• Просматривайте, экспортируйте и спасительные функции.
• Управление разрешения согласно счету имени пользователя (например, общие потребители деятельности выводят разрешения из строя регулировки параметра).
• Деятельность и регулировка механических частей системы (как: отверстие прибора передачи, регулировка времени впрыски воздуха клапана воздуха,
• регулировка сигнала тревоги).

Дополнительные функции которые партии a нужно добавить.
